상업용 또는 OEM 냉동 시스템의 경우, 설치된 기류 및 압력 부하, 공기 통로 역할, 모터 및 제어 인터페이스, 저온 환경, 기계적 적합성, 서비스 요구사항을 고려하여 냉동 팬을 선택해야 합니다. 직경이나 자유 공기량(CFM) 페이지만으로는 충분하지 않습니다. 이 가이드는 증발기, 응축기, 캐비닛 및 공정 공기 어플리케이션을 다룹니다. 가정용 냉장고 수리가 아닌 장비 구매자와 엔지니어를 위해 작성되었습니다.
팬은 작동하는 공기 통로의 일부입니다. 블레이드, 안전망, 모터, 코일, 슈라우드, 제어기 및 캐비닛 개구부가 작동점을 변경할 수 있습니다. 장착 구멍에 맞더라도 교체 부품이 너무 적은 공기를 공급하거나, 잘못된 방향으로 회전하거나, 모터에 과부하를 주거나, 냉장실에 열을 더할 수 있습니다. 어플리케이션과 측정된 조건에서 시작한 후, 공급업체와 팬 곡선 및 인터페이스를 확인하십시오.
상업용 시스템에서 냉동 팬의 역할

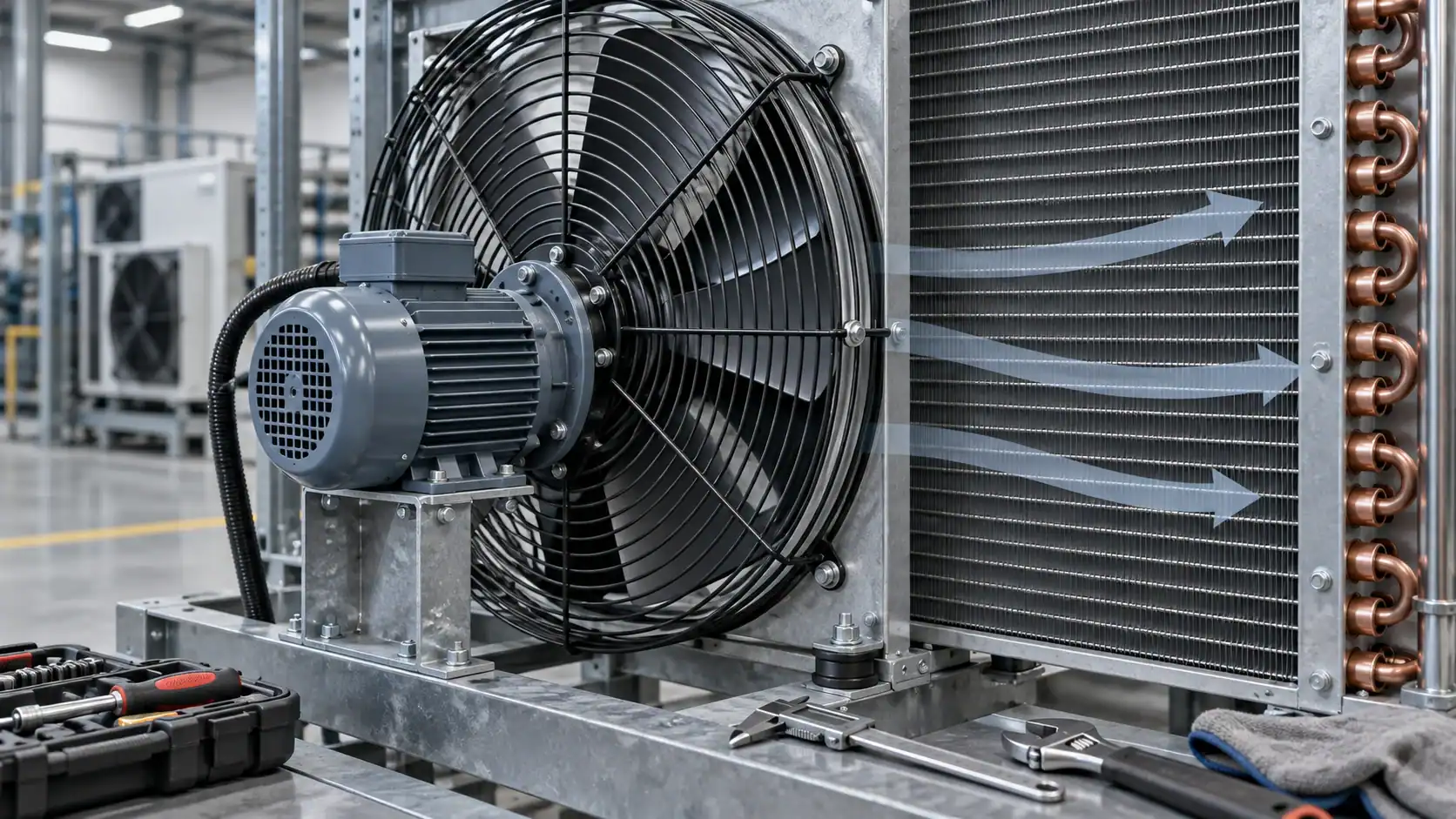

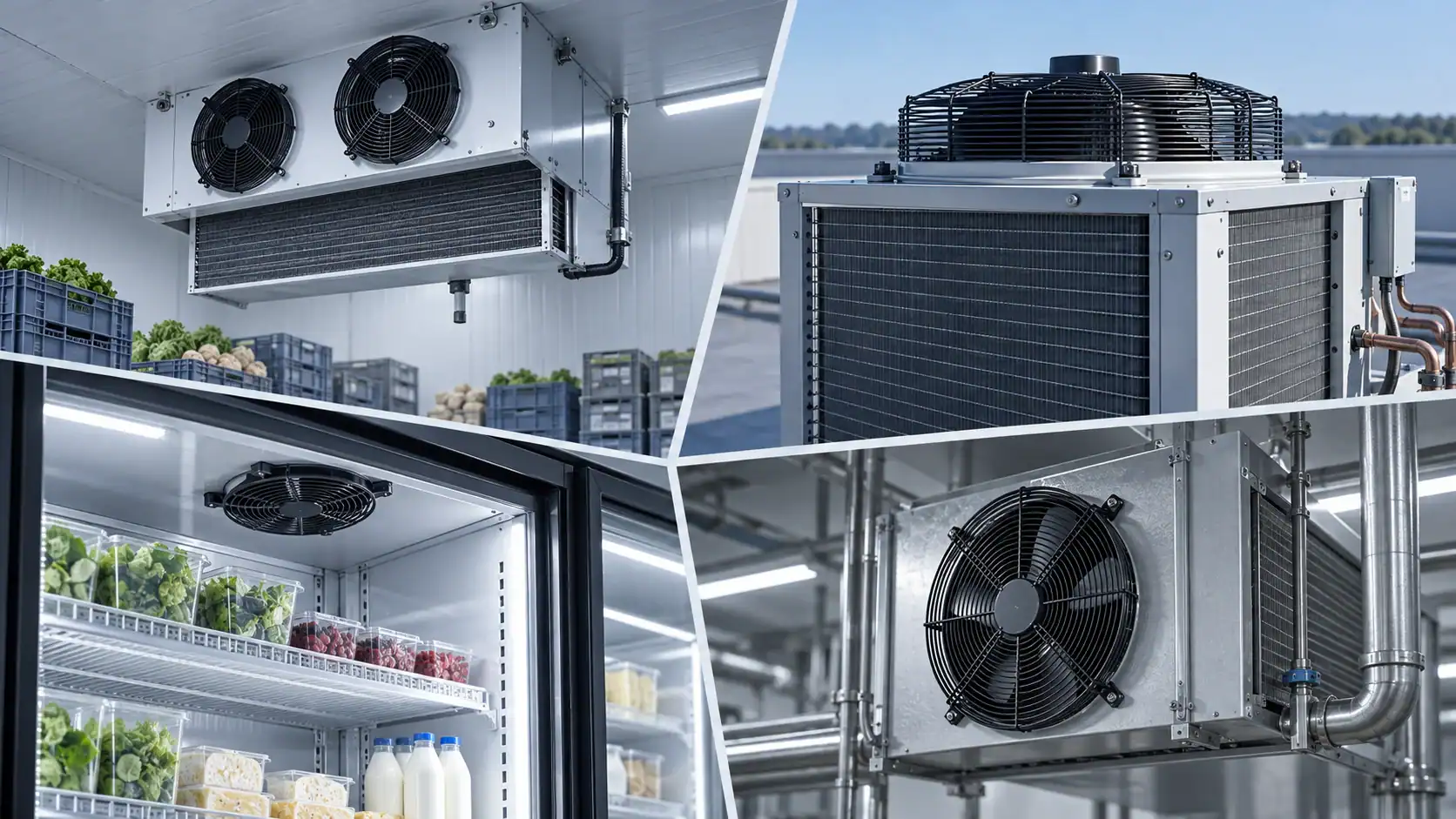

냉동 팬은 열전달 표면을 가로지르거나 냉동 인클로저를 통해 공기를 이동시킵니다. 증발기 측에서는 실내 공기를 코일에 순환시키고 실내로 돌려보냅니다. 응축기 측에서는 주변 공기로 열을 방출합니다. 캐비닛이나 소형 유닛에서는 방향성 내부 공기 경로를 유지할 수 있습니다. 공정 어플리케이션에서는 공기 냉각기나 패키지형 열교환기 역할을 할 수 있습니다.
팬, 모터, 블레이드, 송풍기, 팬 어셈블리라는 용어는 종종 같은 의미로 사용됩니다. 그렇지 않습니다. 모터는 토크를 공급합니다. 블레이드나 임펠러는 공기에 에너지를 전달합니다. 안전망과 슈라우드는 유입 및 배출 경로를 제어합니다. 어셈블리는 이러한 모든 부품이 설치된 후 실제 압력 및 기류 곡선을 갖습니다.
| 팬 역할 | 일반적인 공기 경로 | 주요 선택 질문 | 일반적인 실수 |
|---|---|---|---|
| 증발기 또는 유닛 쿨러 | 차가운 코일을 통과하여 공간으로 돌아가는 실내 공기 | 어셈블리가 코일 저항 및 실내 조건에서 요구되는 공기를 공급할 수 있습니까? | 서리, 안전망, 코일 또는 제상 조건을 확인하지 않고 자유 공기량 중에서만 선택하기 |
| 응축기 팬 | 응축기 코일을 통과하여 응축 유닛 밖으로 배출되는 주변 공기 | 과도한 응축 압력 없이 설계 주변 온도에서 열을 방출할 수 있습니까? | 회전 방향, 코일 저항, 팬 사이클링 또는 토출 재순환을 무시하고 직경만 맞추기 |
| 냉동 캐비닛 | 선반, 제품 구역 또는 소형 코일을 가로지르는 내부 공기 | 공기 패턴이 건조 또는 국부적 과열 없이 제품 온도를 보호합니까? | 캐비닛 팬을 일반 컴퓨터 스타일 팬으로 취급하기 |
| 공정 또는 공기 냉각기 | 코일, 덕트, 인클로저 또는 생산 구역을 통한 공기 흐름 | 팬이 실제 연결부 및 덕트 경로에서 필요한 압력을 공급합니까? | 시스템이 더 높은 압력 또는 제어된 배출을 필요로 할 때 축류 팬 선택 |
적용 역할은 부품 번호 논의 전에 허용 가능한 팬 계열을 좁힙니다. 동일한 nominal 직경이 매우 다른 블레이드 피치, 모터 출력, 회전, 압력 능력 및 온도 한계를 나타낼 수 있습니다.
먼저 공기 경로에 따라 팬 선택
1. 증발기 및 유닛 쿨러 팬

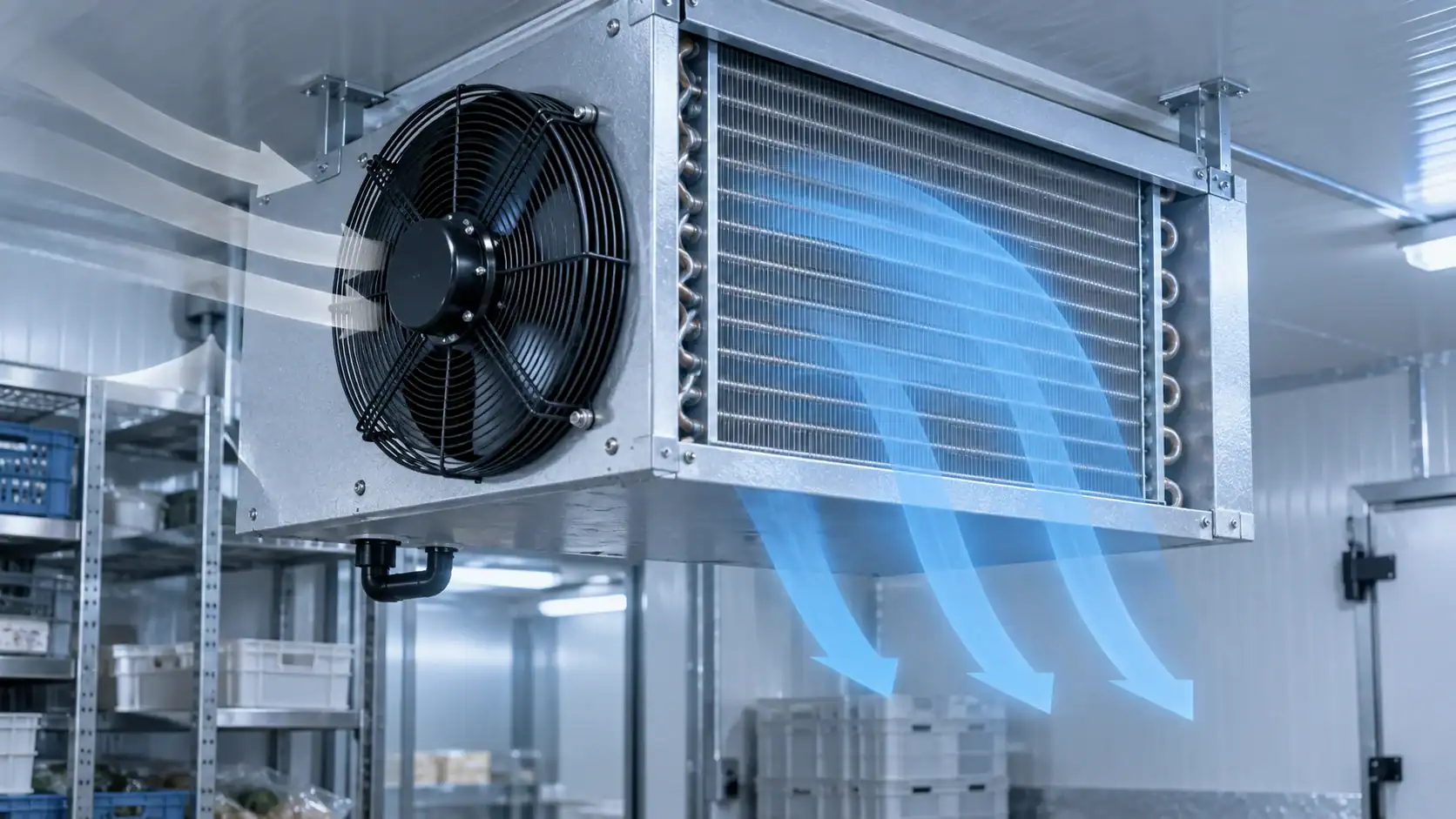

증발기 팬은 코일을 통해 공기를 이동시키고 방 전체에 분배해야 합니다. 코일 표면, 핀 간격, 가드, 하우징, 서리 상태 모두 저항을 더합니다. 저온 작동은 또한 모터, 베어링, 윤활유, 와이어, 시동 행동을 변경합니다.
냉장실 또는 냉동고의 경우, 방 온도, 코일 상태, 제상 방법, 팬 배치, 공기 흐름 방향, 벽 또는 저장 제품까지의 거리 등을 기록하십시오. 장비가 이미 작동 중인 경우, 측정된 작동 지점과 조립 사진이 직경에 기반한 추정보다 더 유용합니다.
2. 콘덴서 팬

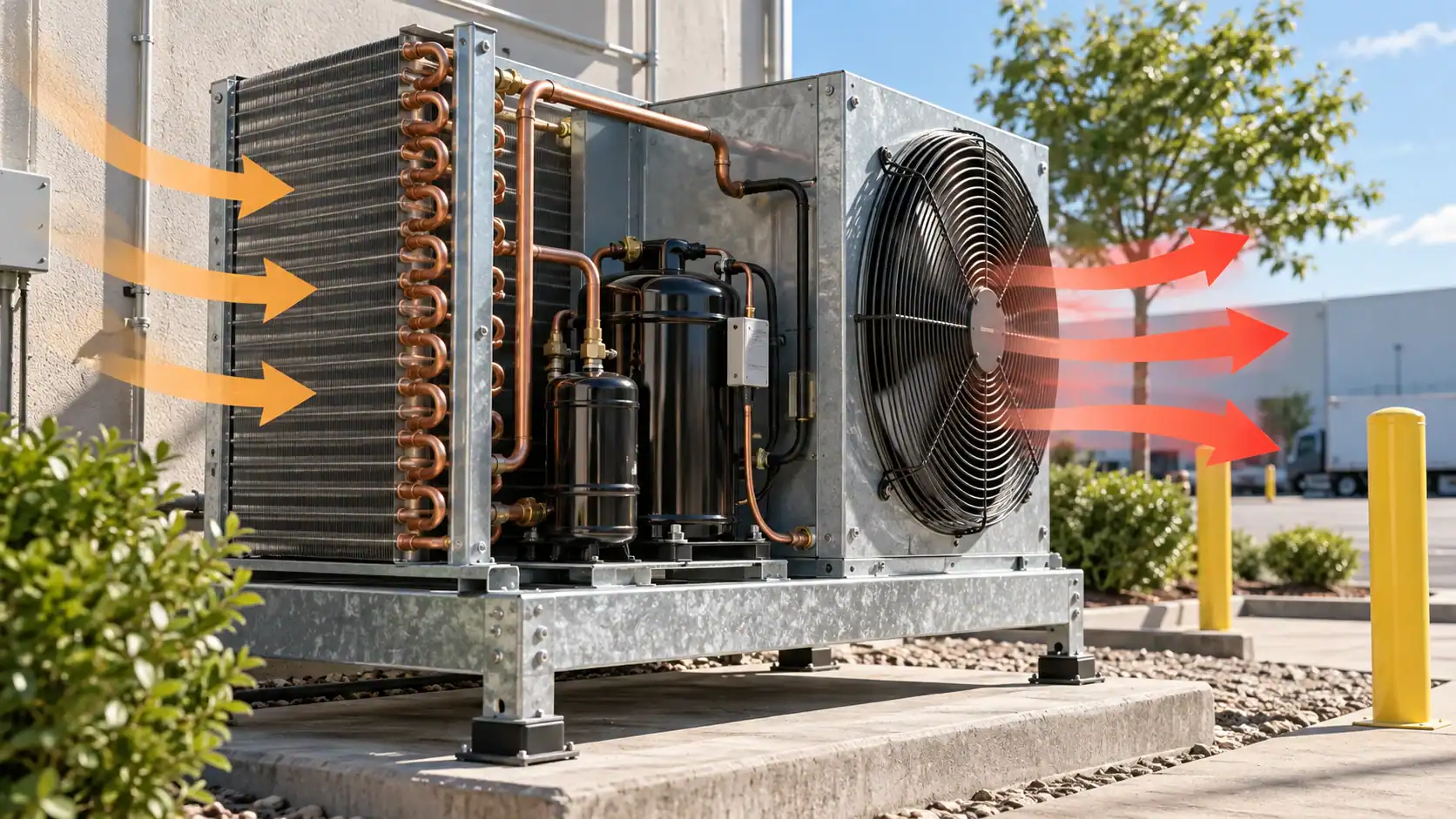

콘덴서 팬은 주변 공기를 콘덴서 코일을 통해 이동시킵니다. 선택 시 설계 주변 온도, 코일 청결도, 배출 공간, 인접 유닛, 바람 노출, 컨트롤러의 팬 순환 또는 조절 여부를 고려해야 합니다. 따뜻한 배출 공기를 재순환하는 팬은 카탈로그의 공기 흐름이 충분해 보여도 용량을 줄일 수 있습니다.
기존 도미 콘덴서 팬 가이드가 이 역할을 더 자세히 다루고 있습니다. 이 페이지는 구별을 명확히 하고, 콘덴서 관련 구매자를 해당 전문가 자료로 안내하여 전체 선택 경로를 반복하지 않습니다.
3. 캐비닛, 운송 및 공정 공기 팬
캐비닛 팬은 보통 짧은 공기 경로를 가지지만, 개구부, 그릴, 증발기 커버, 제품 적재는 여전히 공기 흐름에 영향을 미칩니다. 냉장 운송 및 공정 공기 시스템은 소형 모터, 정의된 커넥터, 진동 제어 또는 더 높은 압력 능력을 필요로 할 수 있습니다. 모든 작은 팬을 교체 가능하게 취급하는 대신 전체 조립 작업을 요청하십시오.
| 적용 분야 | 문서화할 내용 | 선택이 달라지는 이유 |
|---|---|---|
| 전시 또는 저장 캐비닛 | 제품 존, 공기 환기, 그릴, 증발기 커버, 소음 한계 | 풍량이 너무 높으면 패턴이 잘못된 경우 제품이 건조되거나 불균일한 온도가 발생할 수 있습니다. |
| 냉장 운송 | 공급 전압, 충격 및 진동, 주위 온도 범위, 커넥터, 서비스 접근성 | 팬은 이동 전원, 진동, 제한된 통풍에 노출될 수 있습니다. |
| 공랭식 패키지 | 코일 표면, 토출 클리어런스, 설계 주위 온도, 팬 사이클링 또는 변조 | 재순환 및 내압성은 방열에 영향을 줄 수 있습니다. |
| 공정용 공기 냉각기 | 필요한 풍량, 압력, 덕트 또는 후드 저항, 작동 온도 | 덕트 압력으로 인해 소형 축류 팬이 부적합해질 수 있습니다. |
팬 형상을 압력 및 패키징에 맞추십시오.
축류 팬

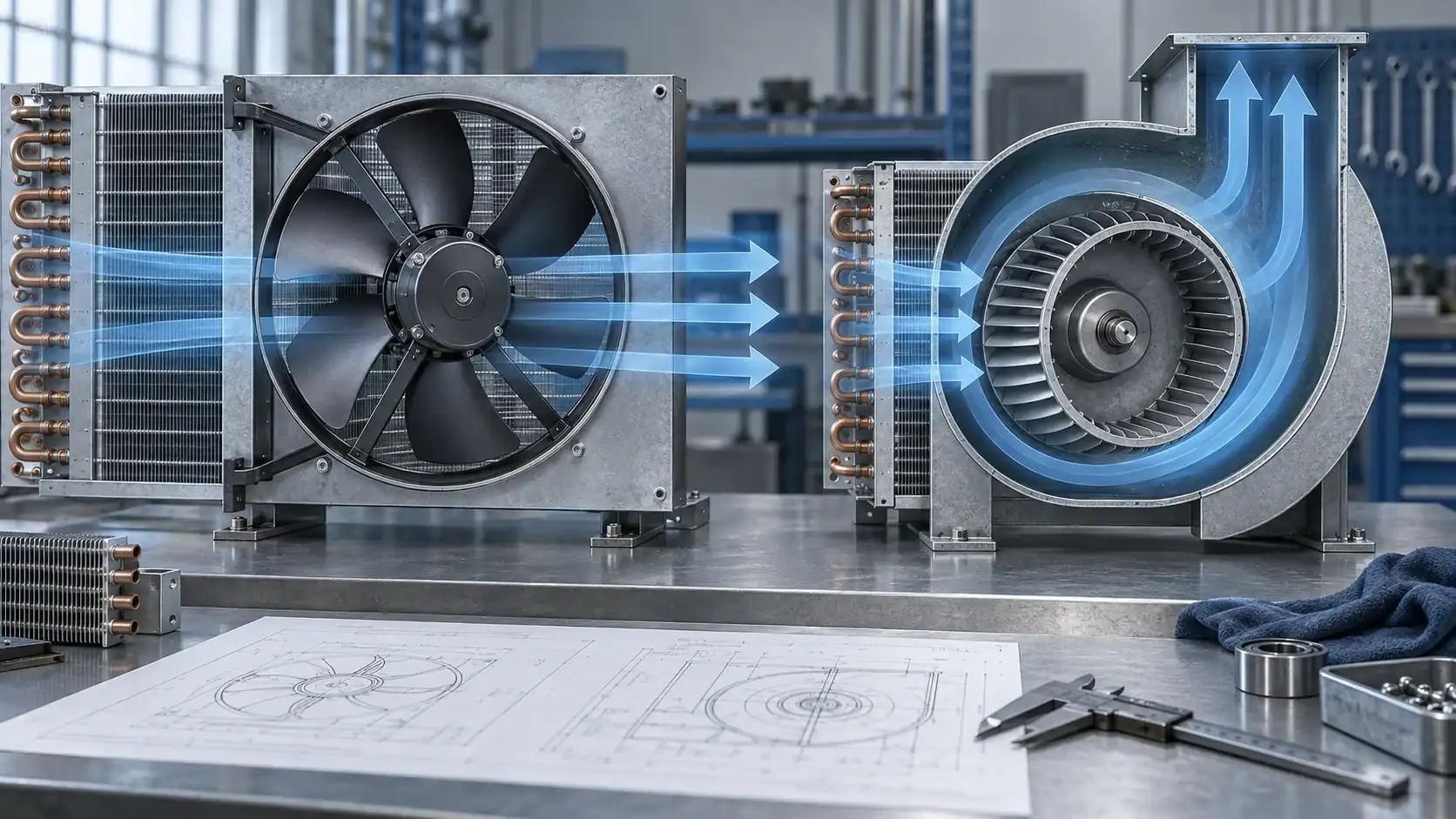

축류 팬은 주로 샤프트 방향으로 공기를 이동시킵니다. 이는 증발기, 공기 냉각기, 응축기 및 짧은 캐비닛 공기 경로에서 흔히 사용됩니다. 성능은 흡입구, 토출구, 슈라우드, 날개 각도, 회전 및 시스템 저항에 따라 달라집니다. 노즐이나 가이드 베인은 유효 압력과 풍량을 변화시킬 수 있으므로 팬은 장착된 하우징 상태에서 평가되어야 합니다.
원심 송풍기 또는 플러그 송풍기
송풍기는 공기 경로의 방향을 바꾸며 압력 저항, 덕트, 필터 또는 제어된 토출이 있는 시스템에 적합할 수 있습니다. 이것이 자동으로 더 나은 옵션인 것은 아닙니다. 구매자는 여전히 작동점, 소음 한계, 모터 데이터 및 유지보수 접근성을 확인해야 합니다. 공급업체가 축류 및 송풍기 디자인을 모두 제공하는 경우, 비교를 위해 전체 공기 경로 스케치를 보내십시오.
날개 및 하우징 세부 정보
날개 직경은 하나의 항목에 불과합니다. 또한 날개 각도, 날개 수, 회전 방향, 흡입 또는 송풍 배치, 허브 치수, 안전망, 슈라우드, 흡입 클리어런스, 토출 방향을 확인하십시오. 교체 시에는 분해 전에 라벨과 배선을 촬영하십시오. 원래의 장착 및 제어 세부 정보가 없는 부품 번호만으로는 호환되는 어셈블리를 식별하지 못할 수 있습니다.
모터 및 제어 인터페이스 선택
EC 및 DC 모터

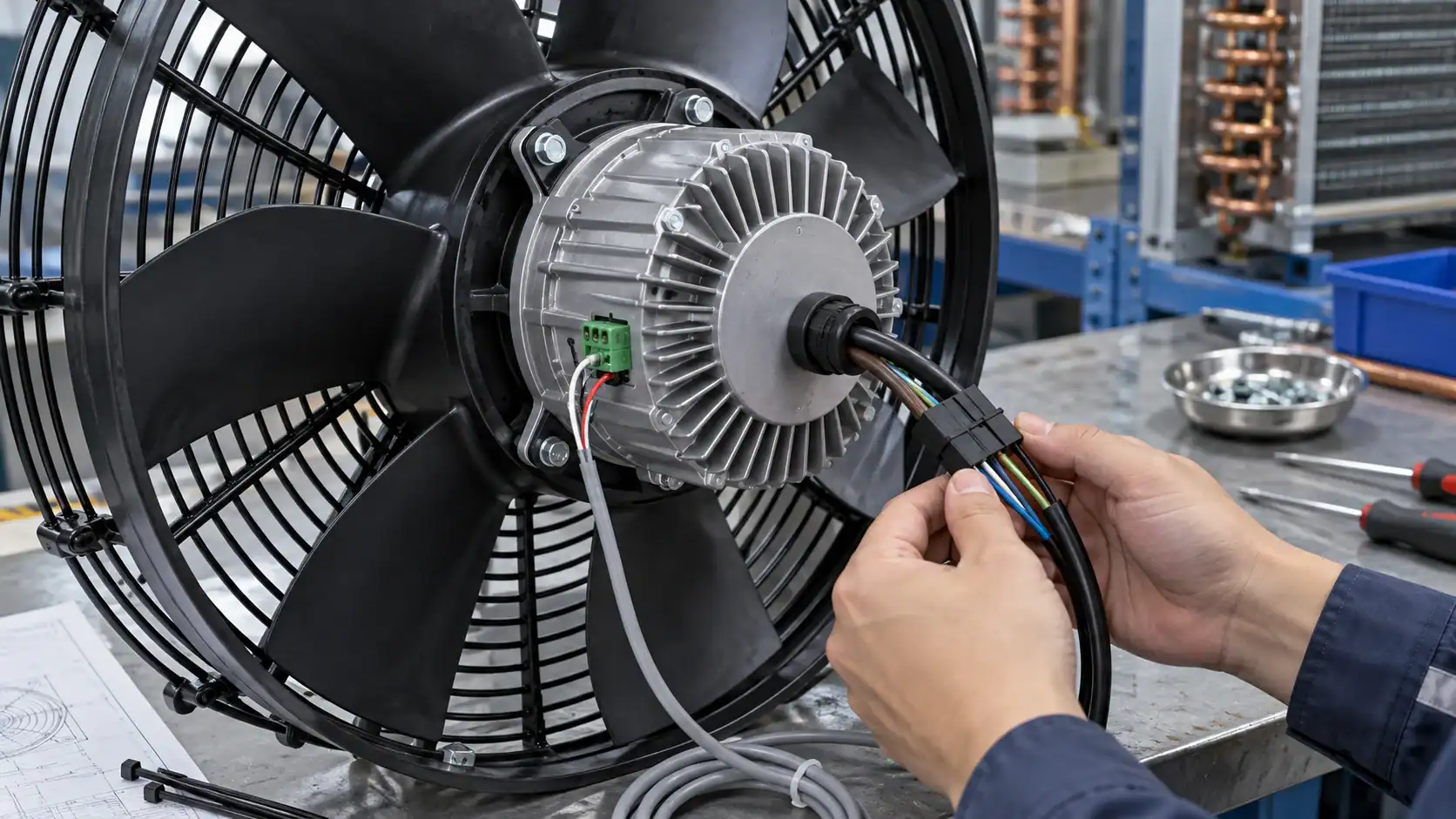

EC 모터는 전자 정류식 모터 시스템입니다. 제품에 따라 EC 모터는 통합 변환 단계를 통해 AC 전원을 공급받거나 정의된 제어 입력이 있는 DC 시스템으로 작동할 수 있습니다. 데이터 시트에서 실제 전압 범위, 주파수, 전류, 속도 범위, 제어 신호, 회전 방향, 보호 기능 및 커넥터를 확인하십시오.
EC 제어는 부분 부하 시 전력을 줄일 수 있지만, 제어 신호가 시스템과 일치해야 합니다. 속도 명령, PWM 입력, 경보 출력 또는 인에이블 회로는 범용이 아닙니다. 동일한 전압과 장착 직경을 가진 두 팬이 동일한 제어 인터페이스를 공유한다고 절대 가정하지 마십시오.
AC 모터
AC 셰이드폴, PSC 및 기타 모터 유형은 냉동 장비에서 여전히 일반적입니다. 배선이 간단하고 정속 운전에 적합할 수 있지만, 구매자는 여전히 올바른 상(phase), 주파수, 회전 방향, 열 보호, 저온 정격 및 모터 부하를 확인해야 합니다. 모터의 명판 전력은 팬 곡선을 대체할 수 없습니다.
제어기가 알아야 할 사항
제어기 또는 냉동 시스템은 팬이 연속으로 작동하는지, 압축기와 함께 주기를 이루는지, 제상(defrost) 중에 정지하는지, 압력이나 온도에 따라 가변되는지, 아니면 캐비닛 제어 시퀀스를 따르는지를 정의해야 합니다. 교체품을 지정하기 전에 제어 동작을 기록하십시오. 연속 운전이 가능한 모터라도 제상 시퀀스나 가변 속도 제어기에는 부적합할 수 있습니다.
기류, 압력 및 시스템 부하 비교
기류는 명시된 압력 및 테스트 배치 조건에서 비교해야 합니다. 자유 공기(free-air) 체적은 유용한 카탈로그 참고 자료이지만, 코일, 안전망, 그릴, 덕트 또는 응축기 뒤쪽에 설치된 실제 작동점을 나타내지는 않습니다. 실제 저항 값에서의 팬 곡선이나 공급업체 선정 자료를 요청하십시오.
두 후보를 비교할 때 다음 필드를 사용하십시오:
| 입력 | 기록할 내용 | 입증 내용 |
|---|---|---|
| 공기 흐름 | CFM 또는 m³/h, 테스트 조건, 방향 및 공차 | 정의된 지점에서 예상되는 공기량 |
| 정압 | Pa, inH₂O 또는 해당 부하 지점에서 공급업체가 명시한 단위 | 팬이 코일, 안전망, 그릴 및 덕트 저항을 극복할 수 있는지 여부 |
| 팬 곡선 | 곡선, 작동점 및 시스템 저항 | 후보 제품이 자유 공기 중에서만이 아니라 설치 후에도 제대로 작동하는지 여부 |
| 모터 부하 | 전압, 상, 주파수, 전류, 입력 전력 및 열 보호 | 전기 시스템이 어셈블리를 안전하게 시동하고 가동할 수 있는지 여부 |
| 공기 온도 | 최소, 최대 및 과도 상태 | 베어링, 절연체, 전자 부품 및 윤활유의 적합성 여부 |
| 소음 및 진동 | 테스트 위치, 속도, 장착 및 한계 | 캐비닛이나 실내에서 조용한 카탈로그 번호가 계속 허용되는지 여부 |
코일 장착형 팬의 경우, 공급업체는 코일, 가드, 하우징 및 모터가 선정에 어떻게 포함되었는지 설명할 수 있어야 합니다. 정의된 압력 지점이 없는 경우, 견적서에는 정격이 잠정적이며 시스템 저항이 알려진 후 확인이 필요하다고 명시해야 합니다.
저온, 제상 및 위생 제약 조건 확인

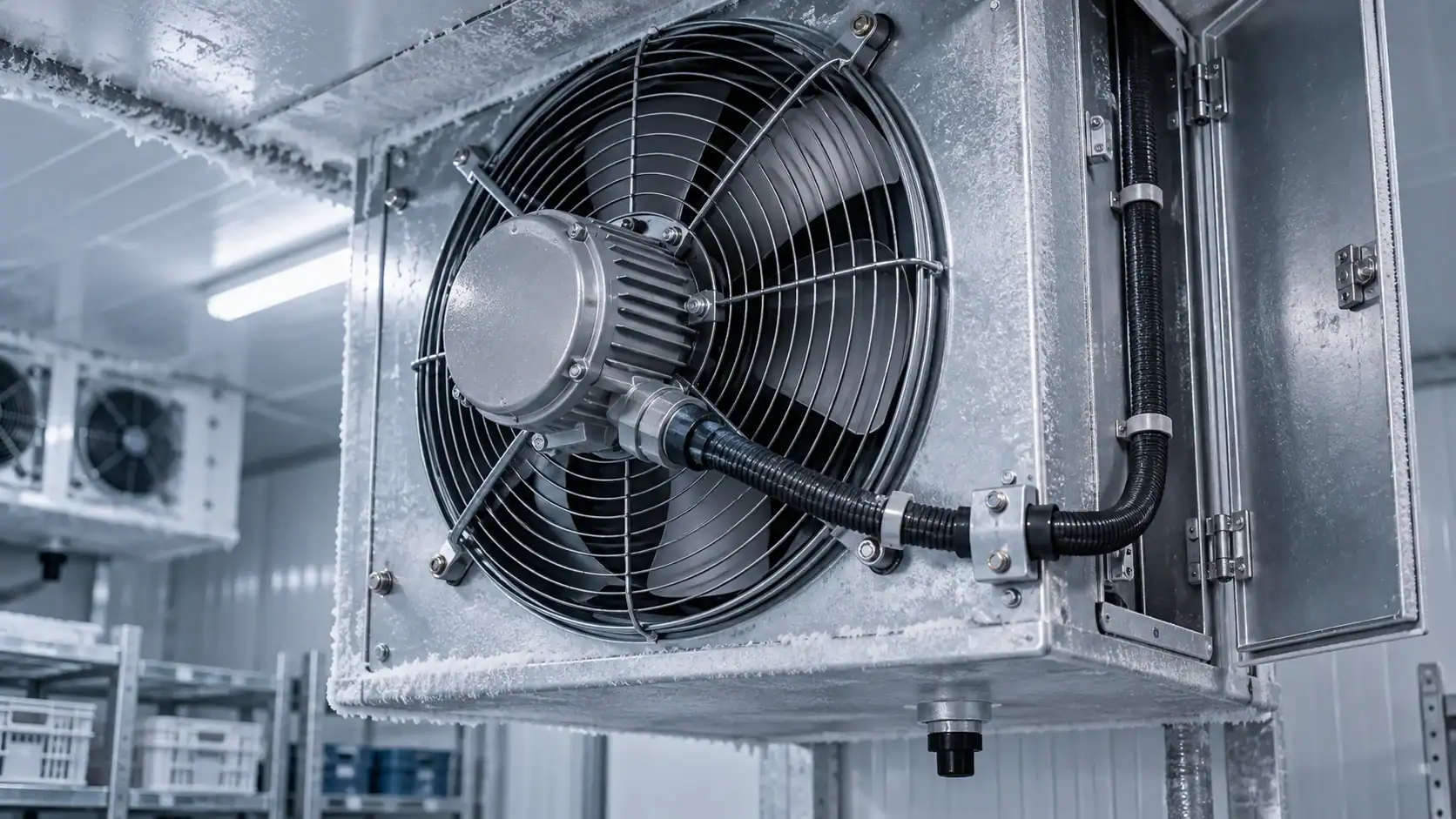

저온은 공기 그 이상에 영향을 미칩니다. 모터의 작동 범위, 베어링 시스템, 전선 피복, 커넥터, 전자 부품, 기동 토크 및 윤활유를 확인하십시오. 팬은 따뜻한 작업장에서 회전하다가도 저온 침적 후에는 시동에 실패할 수 있습니다. 장비가 습하거나 물청소 구역에서 작동하는 경우, 예상되는 물 튀김, 응축, 세척 공정 및 인클로저 요구 사항을 기록하십시오.

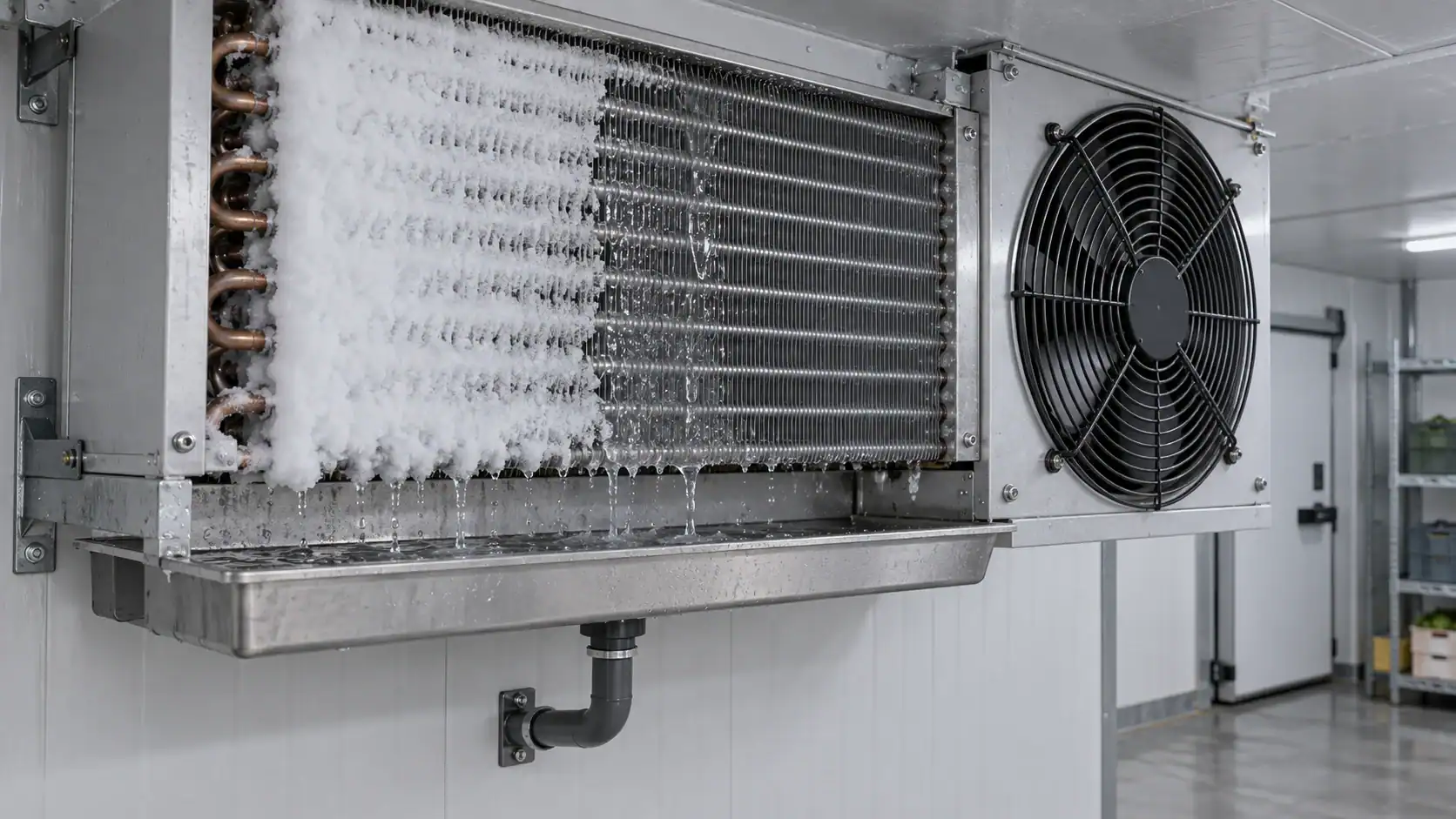

제상은 팬의 부하와 물의 경로를 변화시킵니다. 팬이 멈추는지, 코일이 어떻게 배수되는지, 융해수가 어디로 이동하는지, 팬이 언제 다시 시작되는지 확인하십시오. 코일이 준비되기 전에 발행된 재시동 명령은 공기 통로로 물을 튀기거나 결빙 문제를 일으킬 수 있습니다. 팬 선정은 독립된 모터 교체가 아니라 제상 시퀀스와 함께 검토되어야 합니다.
식품 또는 위생에 민감한 시스템의 경우, 매끄러운 표면, 세척 용이성, 물 튀김 방지, 부식 노출, 코일 및 가드 접근성을 검토하십시오. 공급업체의 실제 보호 및 자재 정보를 사용하십시오. 다른 부품 번호의 IP 등급이나 인증을 복사하지 마십시오.
기계적 치수 적합성, 가드 및 서비스 접근성 확인

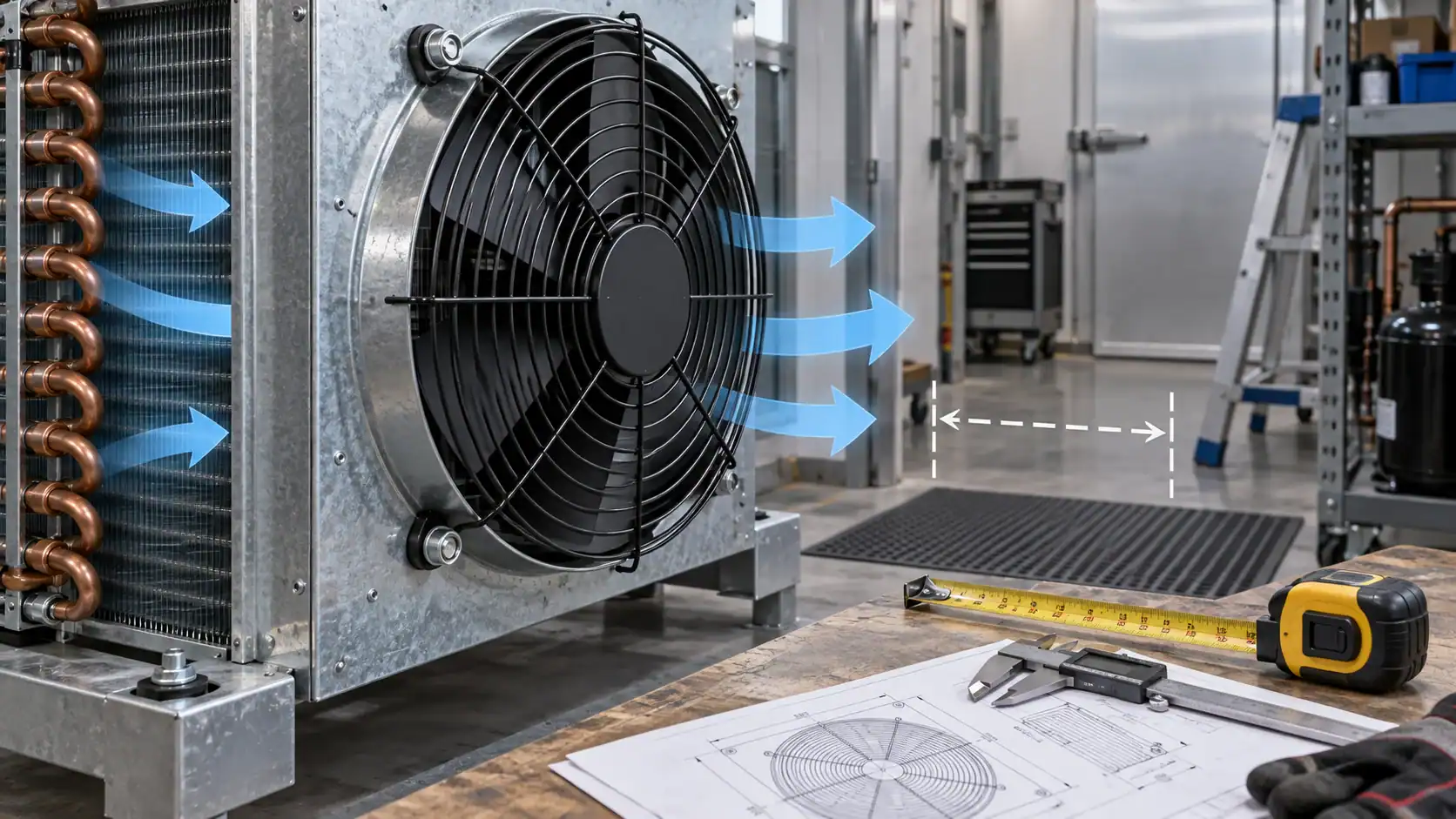

전기적 세부 사항이 최종 확정되기 전에 기계적 외형을 확인해야 합니다. 개구부, 볼트 패턴, 허브 또는 샤프트, 깊이, 가드, 슈라우드, 커넥터 여유 공간, 전선 출구, 그리고 코일 또는 패널까지의 거리를 측정하십시오. 팬이 흡입용으로 설치되었는지 송풍용으로 설치되었는지 기록하고 기류 측에서 회전 방향을 표시하십시오.

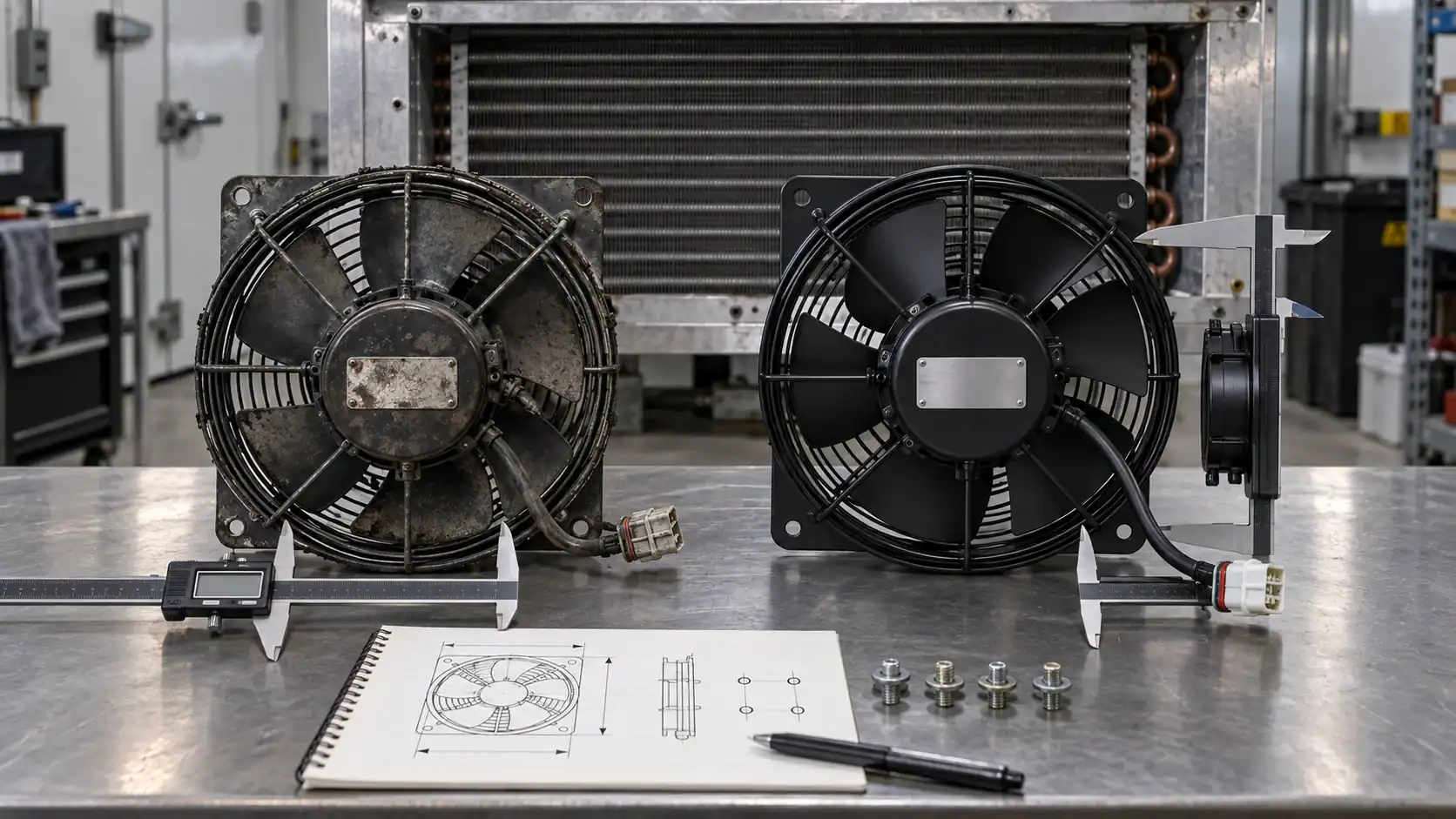

교체 장착 체크리스트
- 제거하기 전에 명판, 라벨, 커넥터, 배선을 촬영하세요.
- 직경, 깊이, 장착 구멍 간격, 허브, 샤프트, 가드 간격을 측정하세요.
- 공급 전압, 주파수, 상, 전류, 속도, 회전 방향, 제어 신호를 기록하세요.
- 최소 및 최대 공기 온도, 제상(서리 제거) 거동, 습도, 청소 노출 상태를 기록하세요.
- 카탈로그상의 자유 공기(free-air) 수치 대신, 설치된 저항 조건에서의 팬 곡선을 비교하세요.
- 설치자와 함께 교체품의 전선 출구, 커넥터, 보호 기능, 정비 접근성을 확인하세요.
모터 문서에서 명시적으로 허용하지 않는 한, 전선을 바꿔 연결하여 회전 방향을 변경하지 마세요. 팬 곡선과 모터 부하를 확인하지 않은 채 블레이드 피치(날개 각도)나 가드 형상을 변경하지 마세요. 이러한 변경은 기류, 소음, 전류, 코일 성능을 변화시킬 수 있습니다.
냉동 팬 견적 요청서(RFQ)에 포함해야 할 내용
유용한 견적 요청서(RFQ)를 통해 공급업체는 완전한 작동점을 비교할 수 있습니다. “냉동 팬”과 같은 제품명은 사양이 아니라 시작 문구일 뿐입니다.
| 견적 요청서 필드 | 제공해야 할 정보의 예 | 사용할 수 없는 경우 |
|---|---|---|
| 응용 분야 역할 | 증발기, 응축기, 캐비닛, 운송 또는 공정용 공기 | 사진과 간단한 공기 유로 스케치를 보내세요. |
| 공기 성능 요구사항 | 지정된 압력, 코일, 그릴 또는 덕트에서의 요구되는 CFM 또는 m³/h | 가정 사항이 나열된 가선정(임시 선정)을 요청하세요. |
| 환경 | 최소 및 최대 공기 온도, 습도, 물청소(washdown), 부식, 고도 | 정상 상태와 최악의 조건을 명시하세요. |
| 전기적 사양 | 전압, 주파수, 상, 전류 제한, 커넥터, 제어 신호 | 기존 명판 및 제어기 모델 송부 |
| 기계적 사양 | 직경, 깊이, 장착, 안전망, 슈라우드, 회전 방향, 흡입 또는 송풍 | 도면 또는 치수가 표시된 축척 사진 송부 |
| 시스템 시퀀스 | 연속 운전, 팬 사이클링, 제상 정지, 램핑, 알람, 재시동 지연 | 현재 시퀀스 및 고장 증상 설명 |
| 상업적 요구사항 | 수량, 샘플 필요 여부, 포장, 도면 승인, 검사 기록 | 프로젝트 단계 및 예상 발주 물량 범위 명시 |
팬이 열교환기의 부품인 경우 코일 도면 또는 장비 모델을 포함하십시오. 교체용 팬인 경우 원래 부품번호와 조립체 사진을 포함하십시오. 견적서는 일반적인 동등 사양 설명 뒤에 숨기지 말고, 가정 사항과 미확인 항목을 명확히 식별해야 합니다.
출고 전 및 시운전 중 검사
출고 전, 도면, 팬 곡선, 모터 데이터 시트, 배선도, 회전 방향, 장착 치수 및 환경 한계를 하나의 패키지로 검토하십시오. 반복 발주의 경우, 승인된 리비전과 부품번호를 구매 기록과 함께 보관하십시오. 제품명이 동일하더라도 모터, 블레이드, 커넥터 또는 안전망의 공급업체 변경으로 인해 조립체가 달라질 수 있습니다.

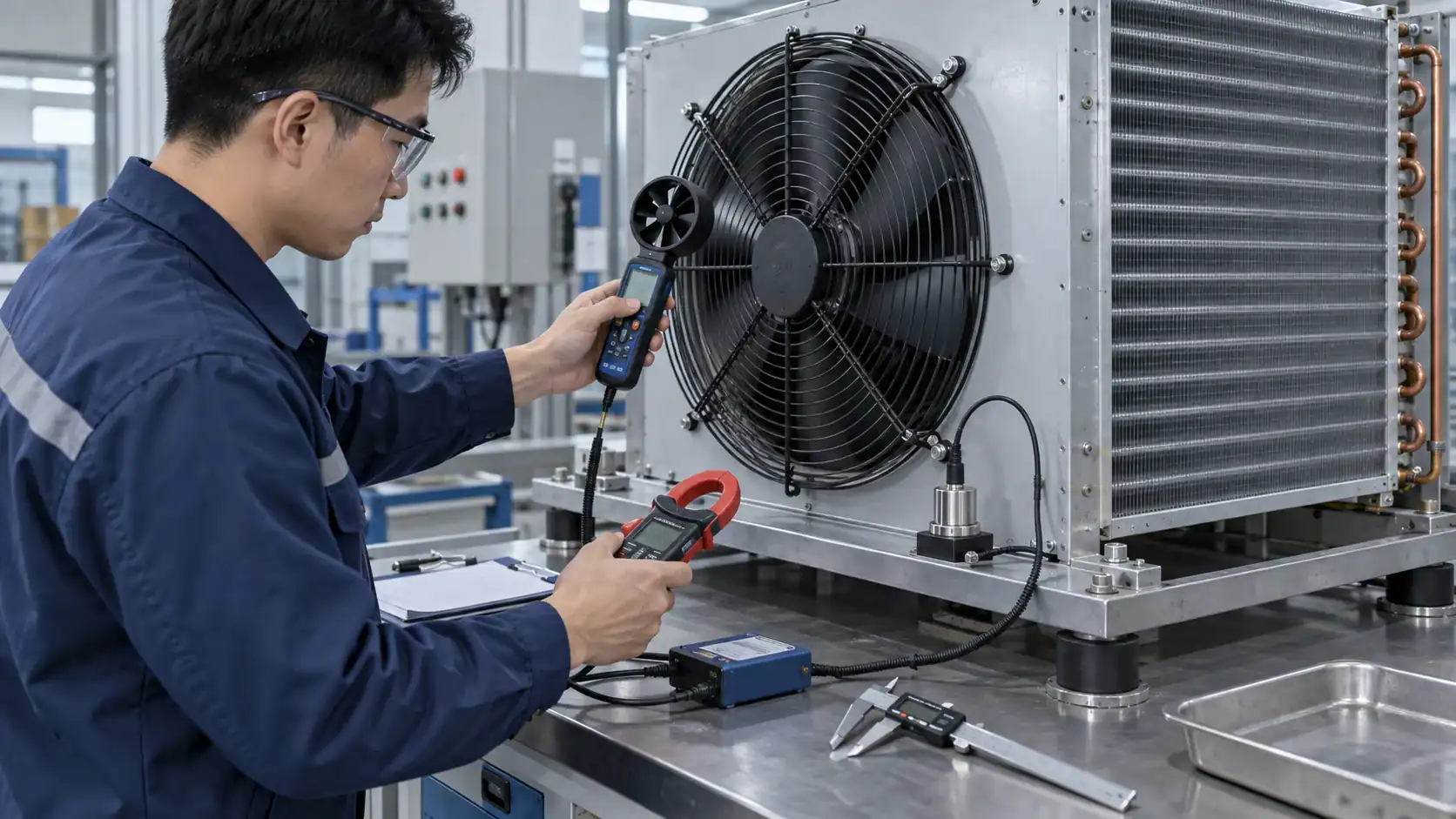

시운전 중에는 회전 방향, 전류, 기류 방향, 진동, 소음, 토출 온도, 코일 상태 및 제어기 응답을 확인하십시오. 증발기의 경우, 국부적인 기류나 바이패스 없이 공기가 의도된 공간에 도달하는지 확인하십시오. 응축기의 경우, 토출 공기가 코일로 재순환되지 않는지 확인하십시오. 추후 서비스 팀이 팬 문제와 더러워진 코일, 막힌 그릴, 제어 고장 또는 냉매 측 문제를 구분할 수 있도록 테스트 조건을 기록해 두십시오.
일반적인 냉동 팬 선정 오류
직경만으로 선정하기
직경은 외형 크기를 나타낼 뿐 작동점을 나타내지 않습니다. 직경이 같은 두 팬이라도 블레이드 각도, 속도, 모터 출력, 압력 능력 및 회전 방향이 다를 수 있습니다.
자유 유량(free-air CFM)을 설치된 풍량으로 취급하기
코일, 보호망, 슈라우드, 그릴 및 덕트는 저항을 발생시킵니다. 장비에서 예상되는 압력 조건에서 팬을 비교하십시오.
저온 냉동실에서 모터 발열 무시하기
모터 입력 전력은 냉동 시스템이 제거해야 할 열이 됩니다. 그 영향은 설치 및 운전 스케줄에 따라 다르므로, 부하 검토 시 모터 데이터를 포함하십시오.
EC 어셈블리를 정속형 모터로 교체하기
교체 후 작동은 할 수 있지만, 제어기 명령, 알람 회로, 속도 범위 또는 제상(Defrost) 시퀀스가 더 이상 작동하지 않을 수 있습니다. 전체 인터페이스를 확인하십시오.
유사한 부품 번호의 사양 복사하기
외관이 비슷한 팬이라도 전압, 회전 방향, 커넥터, 보호 기능, 베어링, 온도 범위, 장착 방식이 다를 수 있습니다. 정확한 데이터 시트와 실측된 어셈블리를 사용하십시오.
자주 묻는 질문
냉동 팬은 어떤 용도로 사용되나요?
냉동 팬은 증발기, 응축기, 냉동 쇼케이스, 공냉각기 또는 공정 열교환기를 가로질러 공기를 이동시킵니다. 올바른 설계는 공기 통로, 압력 저항, 온도, 모터, 제어 시퀀스 및 기계적 외형에 따라 달라집니다.
증발기 팬과 응축기 팬의 차이점은 무엇입니까?
증발기 팬은 실내 또는 쇼케이스 공기를 차가운 코일 위로 순환시킵니다. 응축기 팬은 뜨거운 코일 위로 주변 공기를 이동시켜 열을 방출합니다. 온도, 제어, 기류 방향, 코일 저항 및 토출 요구 사항이 다를 수 있으므로 상호 호환되는 것으로 취급해서는 안 됩니다.
축류 팬이 항상 최고의 냉동 팬인가요?
아니요. 축류(Axial) 팬은 많은 짧은 공기 통로와 코일 응용 분야에 적합하지만, 송풍기(Blower)는 더 높은 압력 저항이나 제어되는 덕트 토출이 있는 시스템에 적합할 수 있습니다. 팬 곡선과 설치된 공기 통로를 기준으로 결정해야 합니다.
EC 냉동팬이 AC팬보다 더 효율적입니까?
EC 설계는 특히 속도 제어가 사용될 때, 선정된 작동점에서 입력 전력을 줄일 수 있습니다. 결과는 모터, 제어기, 듀티 사이클 및 시스템 곡선에 따라 다릅니다. 동일한 듀티 포인트에서 측정 또는 지정된 성능을 비교하십시오.
냉동 팬 교체에는 어떤 정보가 필요합니까?
원래 부품 번호, 명판 사진, 치수, 장착 패턴, 회전 방향, 기류 방향, 전압, 주파수, 상(phase), 전류, 제어 신호, 작동 온도, 제상 시퀀스 및 주변 코일이나 하우징의 사진을 보내주십시오.
상업용 냉동 팬 견적은 어떻게 요청하나요?
응용 분야 역할, 기류 및 압력 듀티, 환경 범위, 전기적 인터페이스, 기계적 도면 또는 사진, 수량 및 검사 요구 사항을 보내주십시오. 팬이 코일 또는 응축 유닛의 일부인 경우, 공급업체가 인터페이스를 검토할 수 있도록 전체 어셈블리 도면을 포함하십시오.
팬과 코일 인터페이스 검토 받기
유용한 견적을 얻는 가장 빠른 길은 대체 팬에 대한 일반적인 요청이 아니라 완전한 듀티 포인트를 제공하는 것입니다. 도미(Domi)는 팬, 코일, 하우징, 도면 및 작동 정보를 연결된 견적 요청(RFQ) 패키지로 검토할 수 있습니다. 원래 명판, 치수, 제어기 세부 정보, 코일 또는 장비 도면, 그리고 필요한 수량을 보내주십시오. 누락된 항목이 있는 경우, 미확인 항목을 명시하고 선정 가정 사항을 파악할 수 있도록 사진을 첨부해 주십시오.
