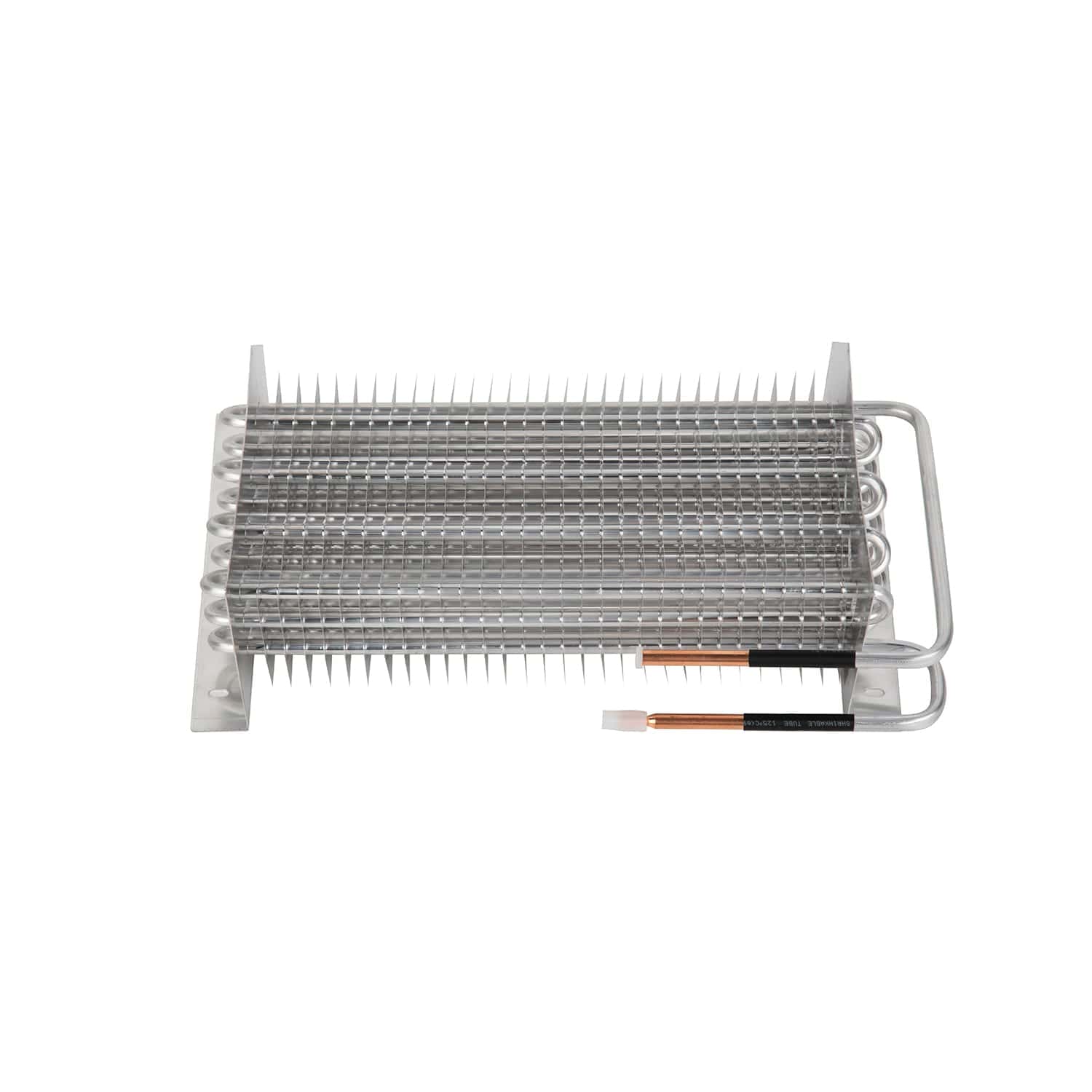

مبخر نوع الزعانف (أنابيب الألمنيوم)
مبخر نوع شريط من الألمنيوم لمشاريع OEM للثلاجات والمجمدات. أكد الهندسة، مادة التبريد، الضغط، الاختبار، الحد الأدنى للطلب ومدة التسليم من الرسم أو العينة.
تفاصيل المنتج
تدرج شركة دومي للتبريد هذا أنبوب مبخر من نوع الزعانف من الألمنيوم منتج للمشترين الذين يحتاجون إلى مبخر مزود بشريط من الألمنيوم للثلاجة، المجمد، ملف الاستبدال، أو مشروع تبريد OEM. الصفحة مخصصة لبدء مراجعة فنية حول واجهة الخزانة الحقيقية، ظروف التشغيل، الرسم المعتمد، ومتطلبات الإصدار.
لتصميم جديد أو استبدال، أرسل الملف الأصلي، صورة واضحة للعينة، رسم تخطيطي للخزانة، أو رسم بأبعاد. يمكن لـ Domi مراجعة مساحة الوجه، ترتيب الأنابيب، حزمة الشريط، الدوائر، موضع الوصلة، نمط التركيب، الكمية، ومتطلبات التعبئة قبل تقديم العرض.
ملاحظة التصنيف: المرجع الخاص بالطرف الأول المرتبط بعنوان “مبخر نوع شريط (شريط الألمنيوم)” لكنه يظهر ضمن تصفح المكثف / المكثف المزين في موقع المصدر. هذه الصفحة من Domi هي قائمة لمبخر نوع شريط من الألمنيوم. أكد موضع النظام المطلوب، جانب مادة التبريد، ومتطلبات مهمة مبادل حراري النهائي مع فريق الهندسة قبل إصدار أمر الشراء.
نظرة عامة على مبخر نوع الشريط (شريط الألمنيوم)
- قائمة المنتجات: مبخر نوع الشريط (شريط الألمنيوم).
- بناء المنتج: أنابيب الألمنيوم مع حزمة الشريط، الألواح الجانبية، وتفاصيل تركيب الدعم المحددة بواسطة رسم المشروع.
- التطبيق المدرج: معدات الثلاجات والمجمدات؛ يتطلب الاستبدال والاستخدام OEM تأكيد الخزانة والنظام.
- أساس التصميم: الرسم المعتمد، العينة، واجهة الخزانة، ظروف التشغيل، ومتطلبات الكمية.
- عناصر التأكيد النهائية: هندسة الأنابيب والشريط، الدوائر، الوصلات، مادة التبريد، الضغط، ظروف السعة، الاختبار، الطلاء، والتعبئة والتغليف.
مكان توافق هذا المبخر بشريط الألمنيوم
يستخدم المبخر من نوع الشريط سطحًا ممتدًا من الشريط حول الأنابيب لتبادل الحرارة مع تيار الهواء في نظام التبريد. يعتمد ترتيب الملف بالضبط على الخزانة أو الحاوية، درجة حرارة الهواء المستهدفة، دائرة مادة التبريد، تدفق الهواء، طريقة إزالة الصقيع، والمساحة المتاحة للتركيب. يجب تأكيد مدخلات التصميم هذه للمشروع؛ فهي ليست ثابتة باسم المنتج.
وضعيات المشاريع الشائعة
- استبدال ملف المبخر عندما يكون المكون أو الرسم الأصلي متاحًا.
- تطوير خزانة ثلاجة أو مجمد حول غلاف ملف محدد.
- توريد OEM لملف مبخر أنبوب الألمنيوم مع التوصيلات والدائرة المحددة.
- المشاريع التي يتم فيها تحديد مادة الأنبوب، الوزن، طريقة الوصل، أو توافق الخزانة من خلال الرسم المعتمد.
- مقارنة بين بناء الأنبوب الألمنيوم مع نوع المبخر ذو الزعانف مع أنبوب نحاس.

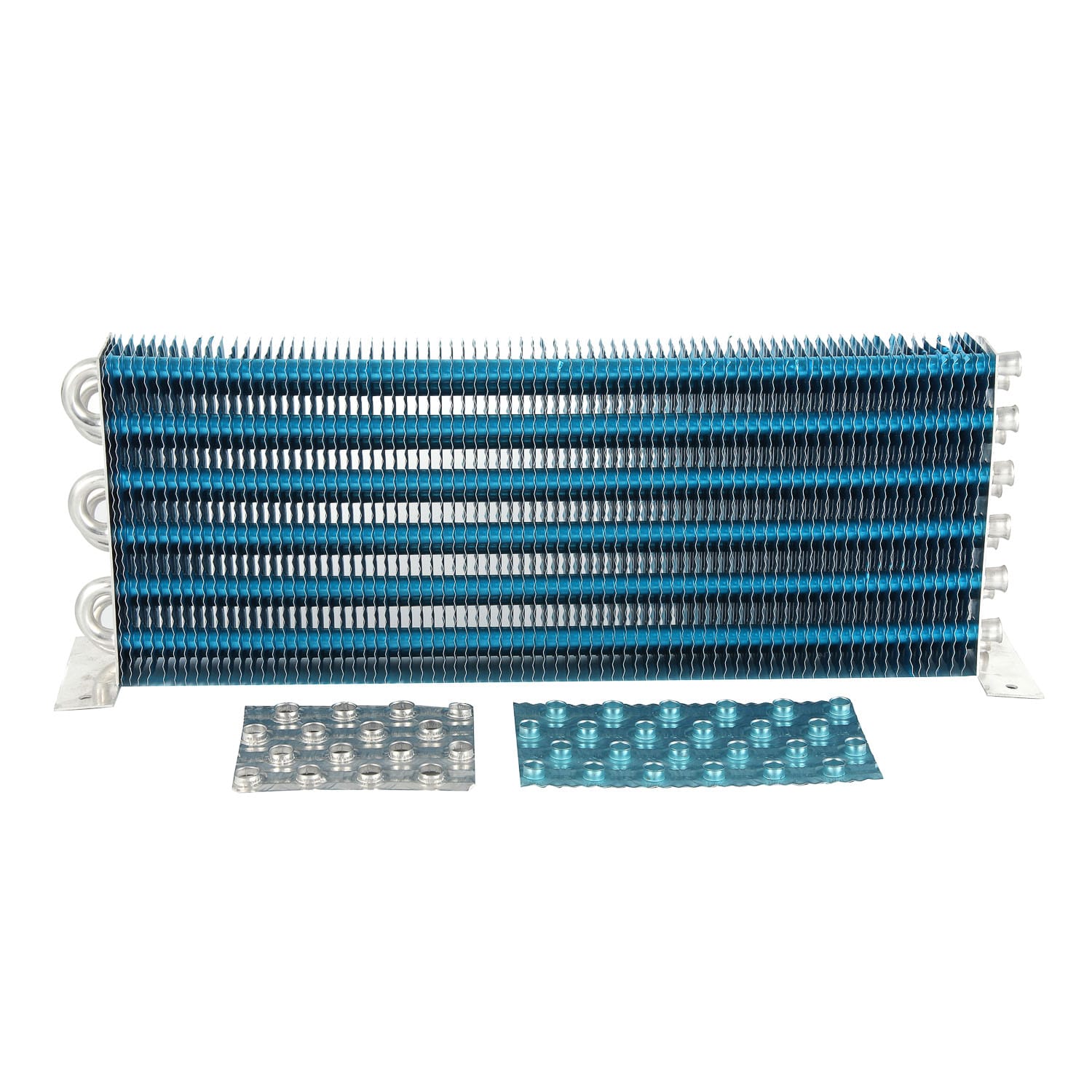

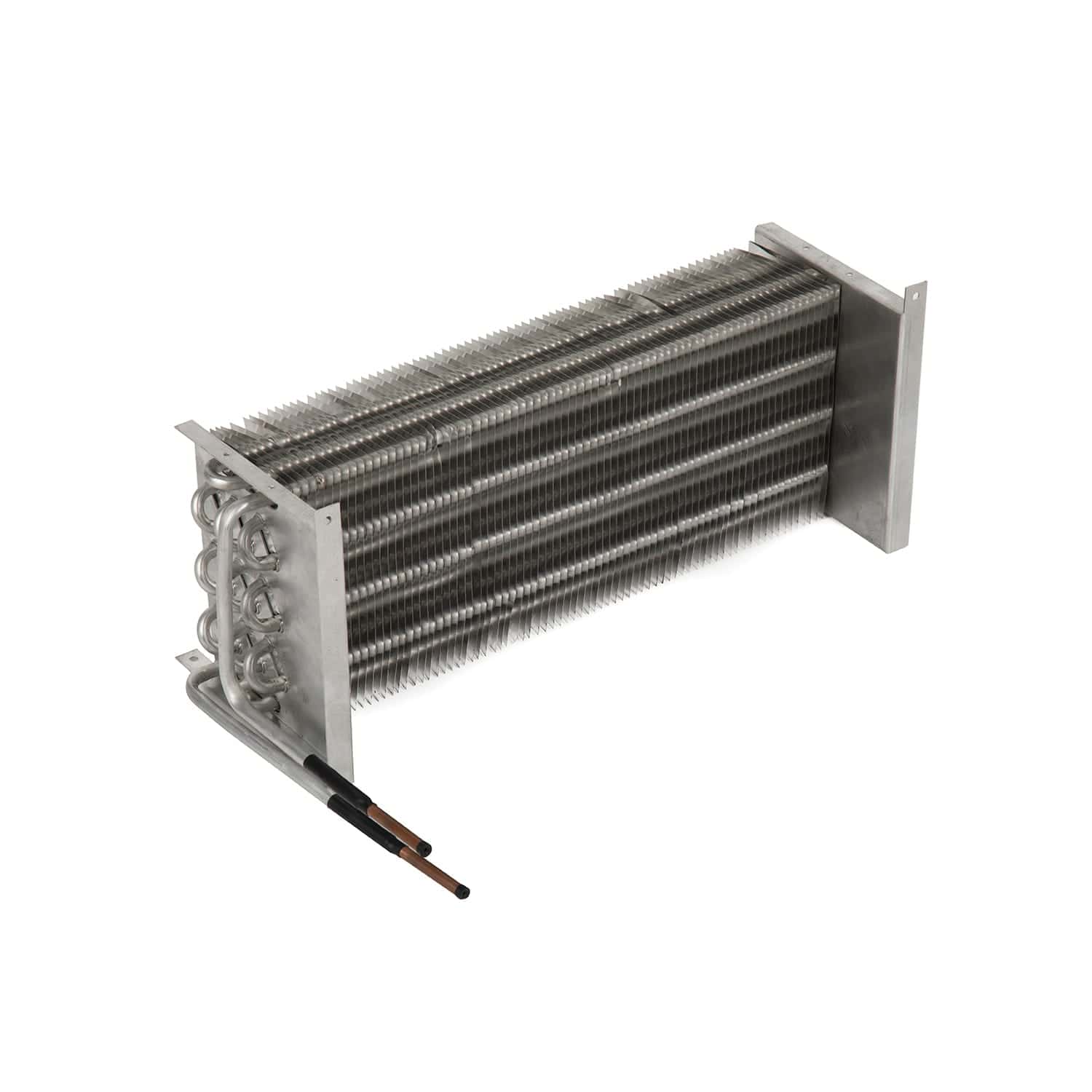

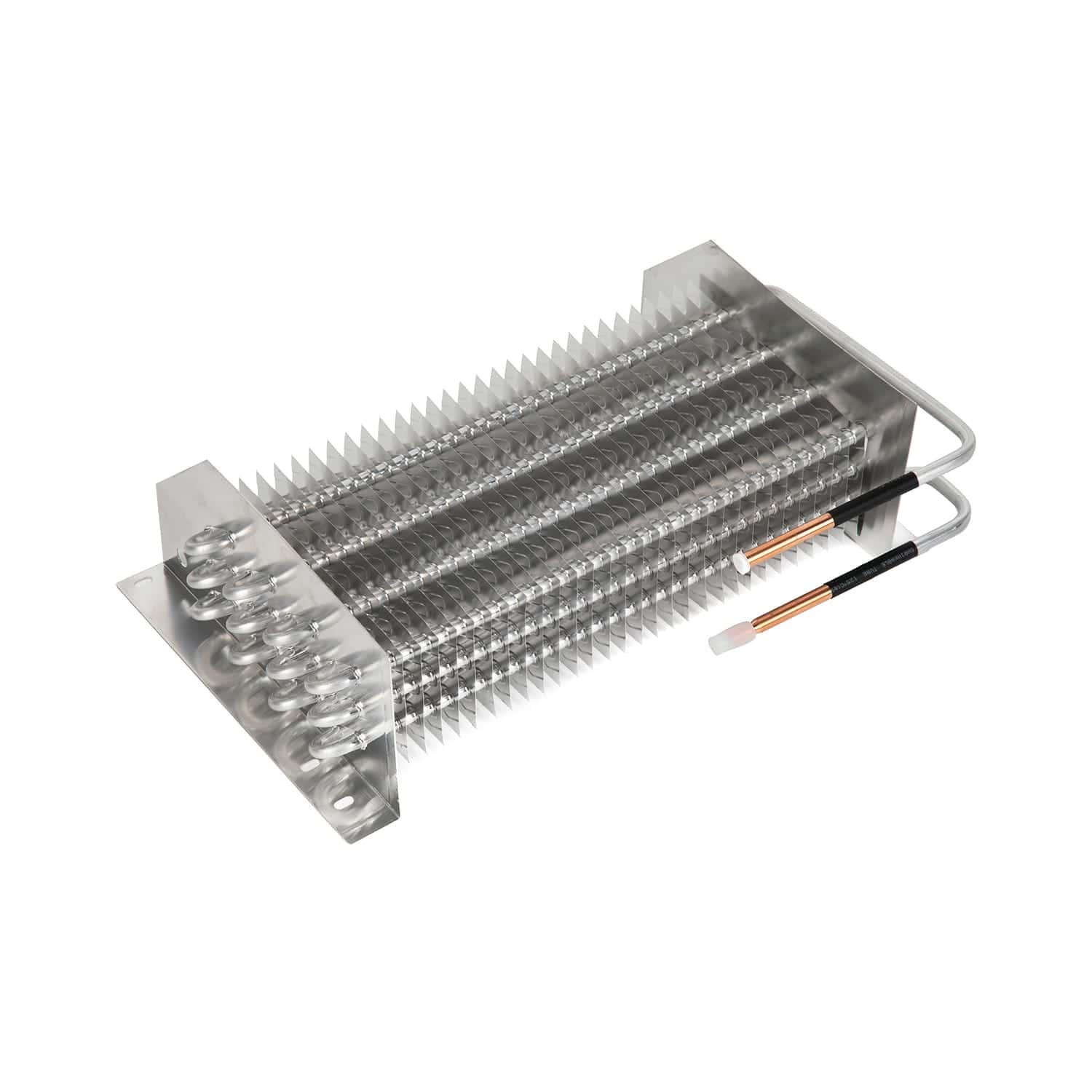

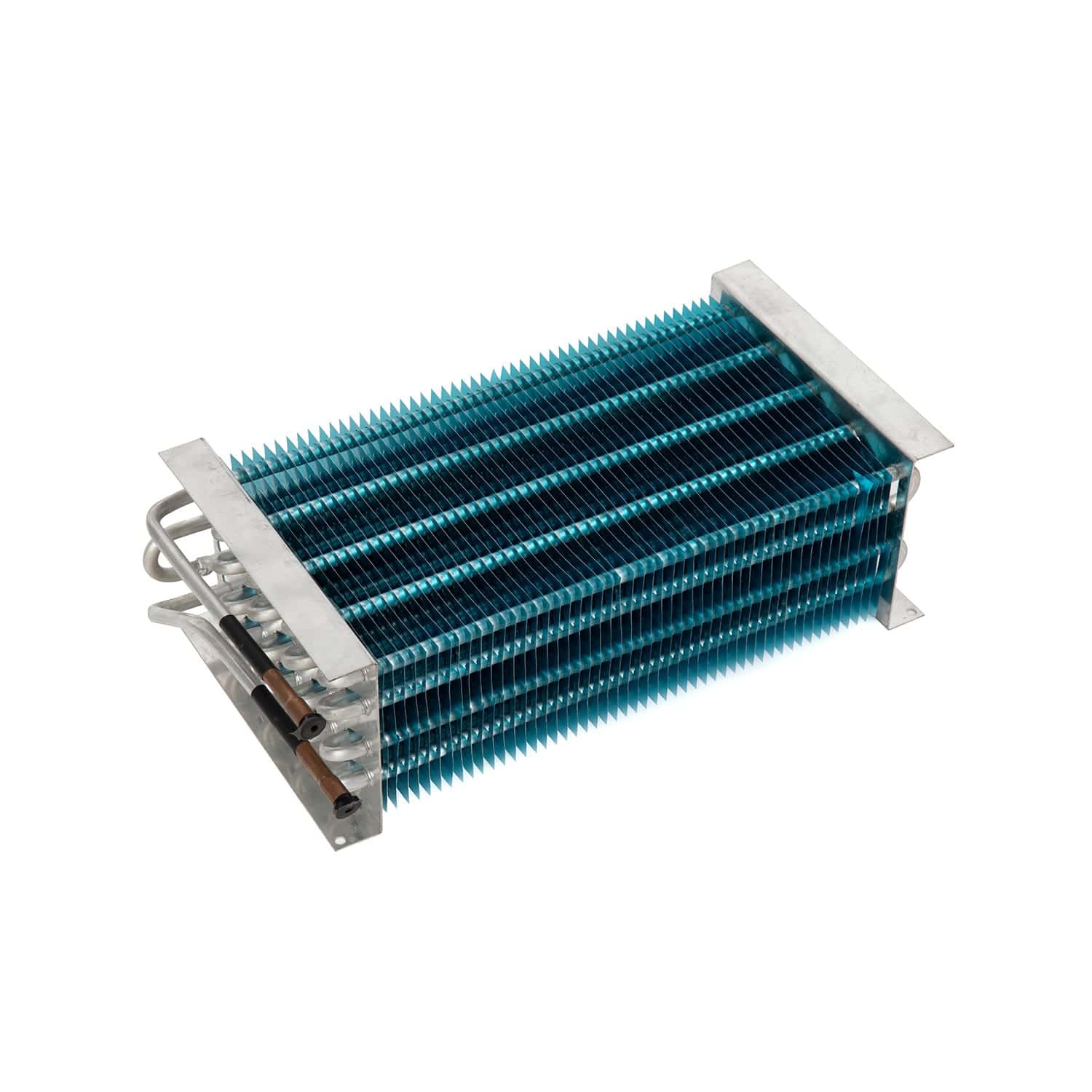

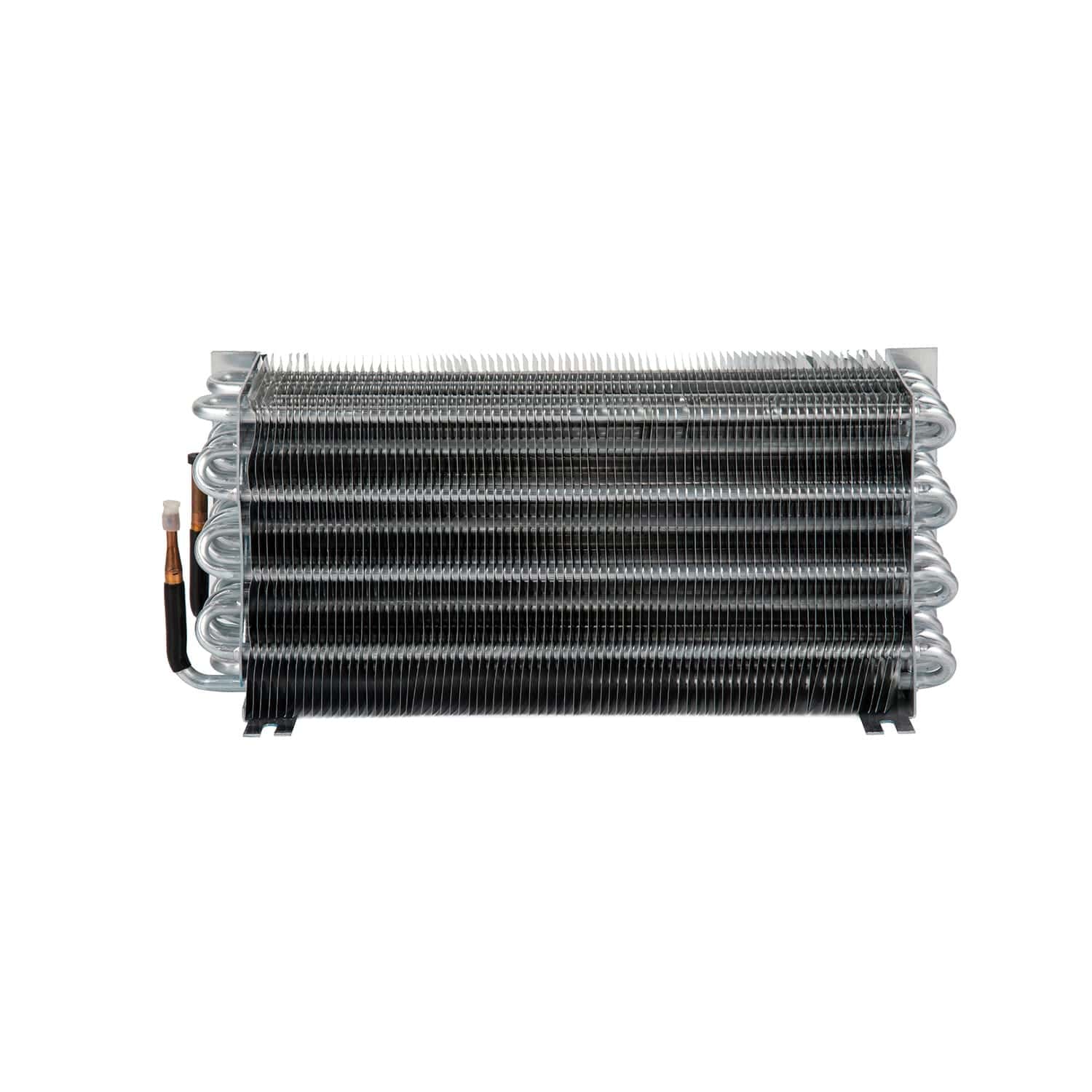

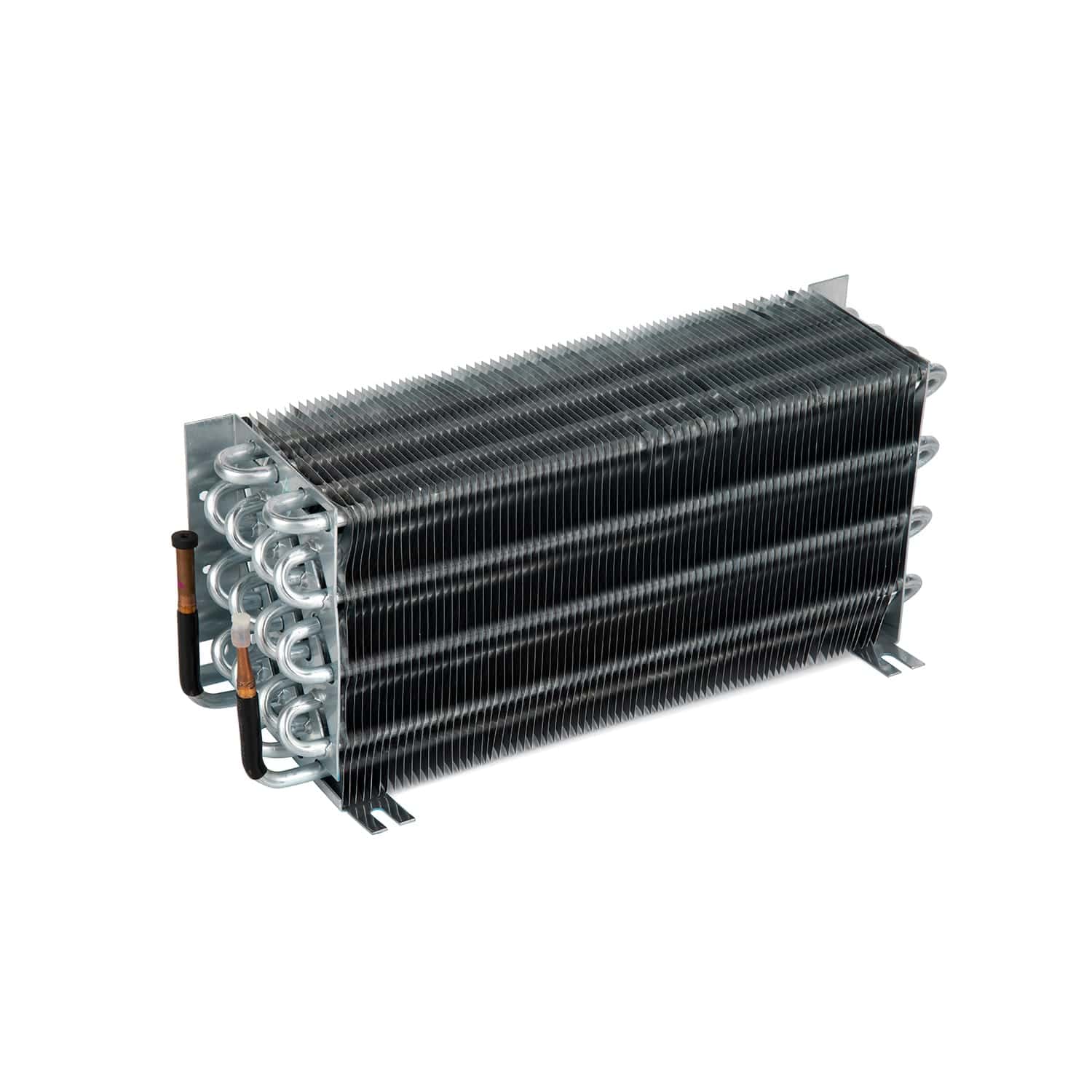

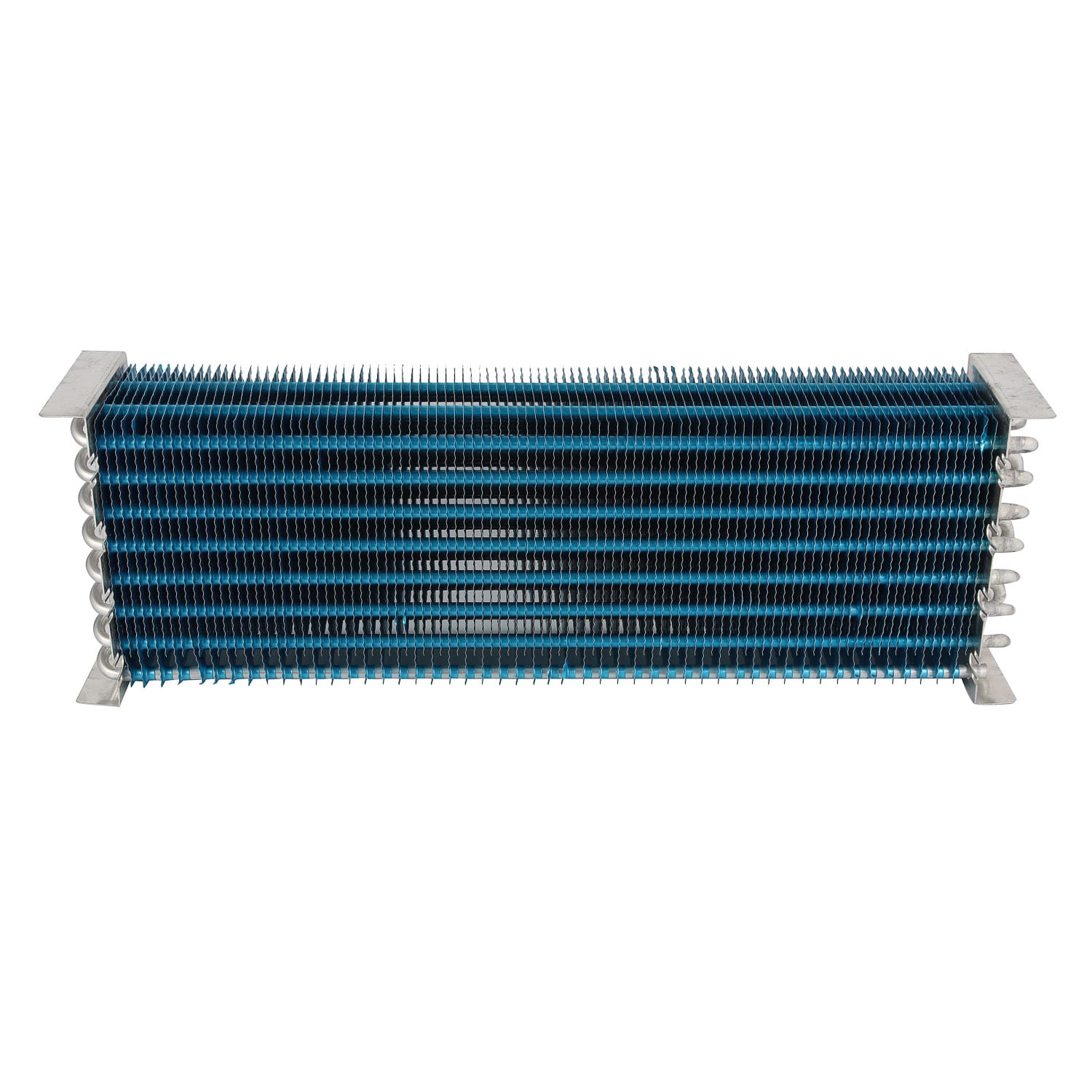

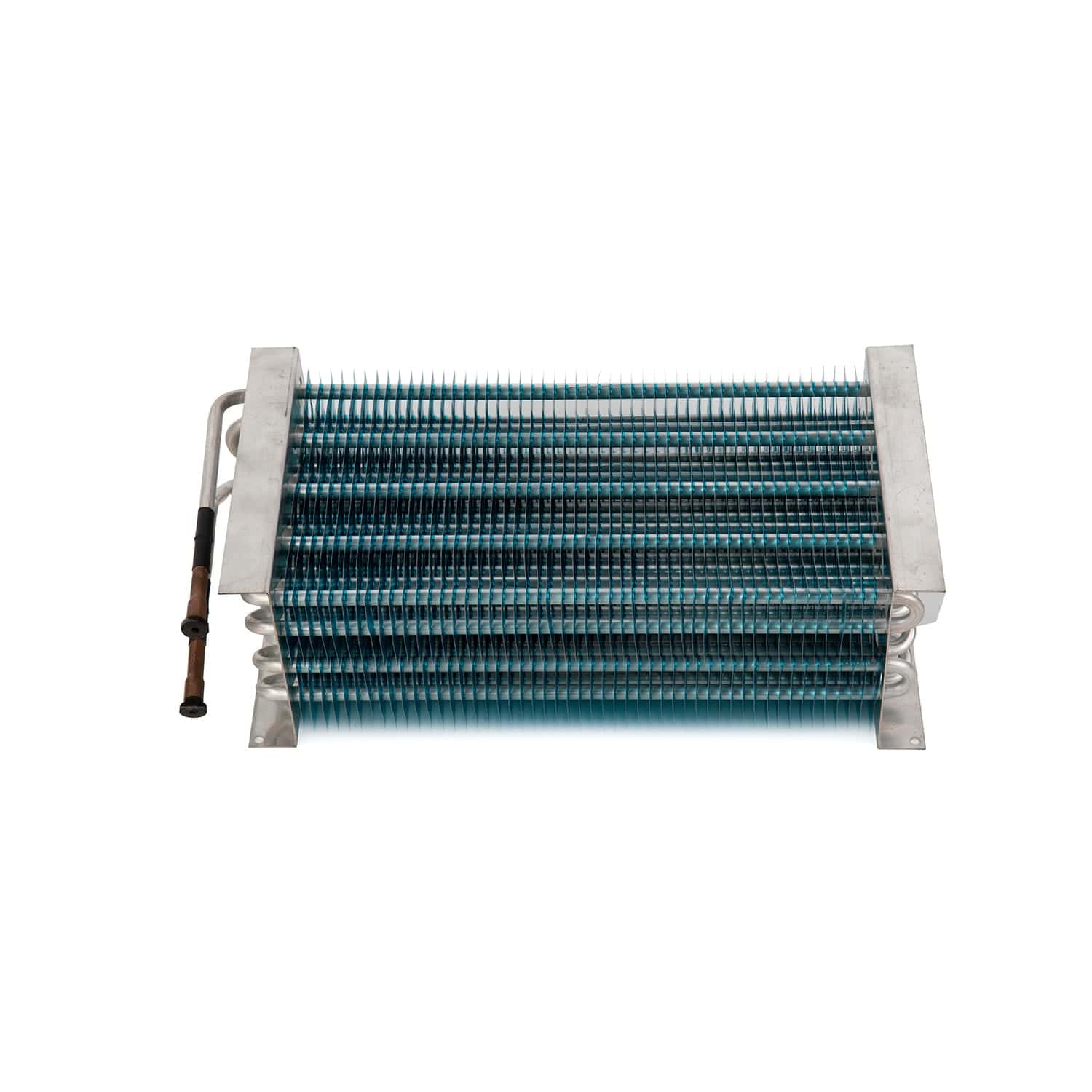

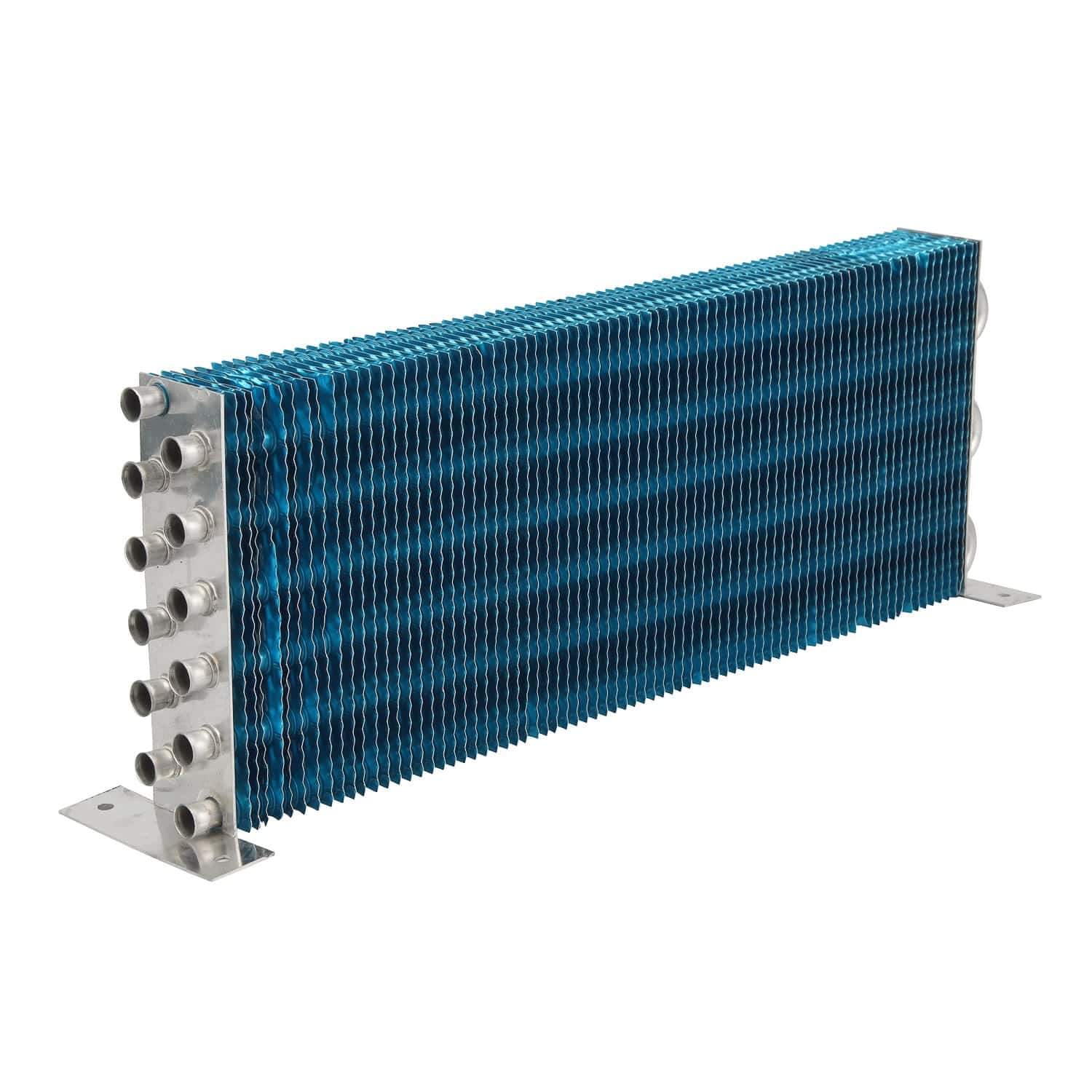

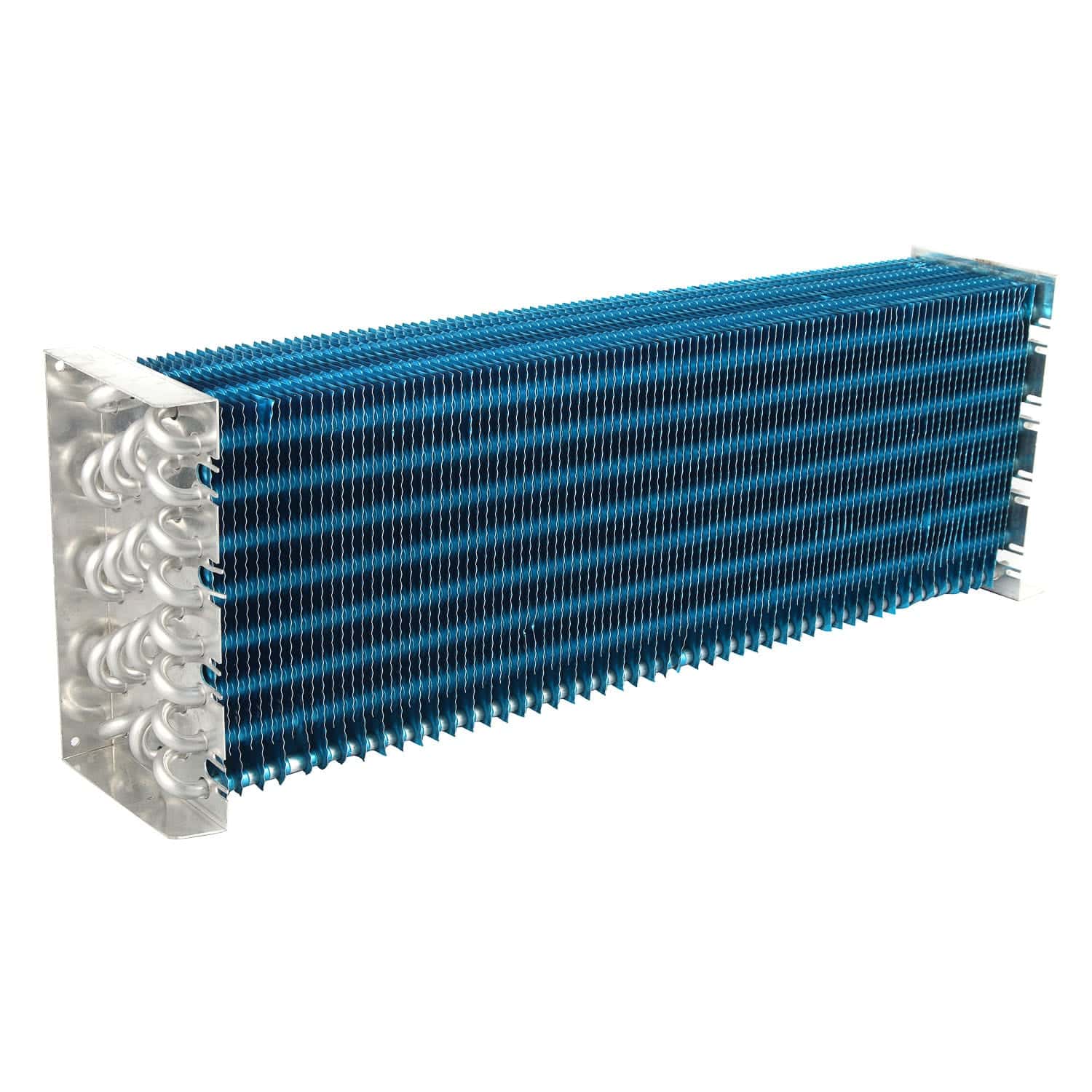

بناء أنبوب الألمنيوم وحزمة الزعانف
اسم المنتج والمرجع الفني الحالي لـ Domi يؤكدان بناء أنبوب الألمنيوم مع حزمة زعانف من الألمنيوم ومكونات لوح جانبي. قد يتضمن التجميع أيضًا التوصيلات، والدعائم، وتفاصيل التركيب المطابقة للخزانة. يجب تأكيد سبيكة الأنبوب، وطريقة الوصل، ونمط الزعانف، والطلاء، ومتطلبات المقاومة للتآكل من الرسم أو العرض وليس الافتراض من مواصفة مبخر عامة.
تفاصيل جانب الأنابيب للتأكيد
توفير قطر الأنبوب الخارجي ومتطلبات سمك الجدار، هندسة الانحناء، الدائرة، موضع المدخل والمخرج، نوع الوصلة، عملية الوصل، مادة التبريد أو وسيط العمل الآخر، ضغط التشغيل، وضغط الاختبار. يجب أن تتضمن استفسارات الاستبدال صورًا لكل من طرفي الوصلة وأي علامات موجودة.
تفاصيل جانب الهواء والدعم للتأكيد
توفير عرض الوجه والارتفاع، عمق الملف، عدد الصفوف، خطوة الزعانف، اتجاه تدفق الهواء، موضع المروحة، حوامل التركيب، ترتيب الصرف، مساحة الخدمة، وأي متطلبات تشطيب واقي أو مقاوم للتآكل. إذا كان المبخر يعمل تحت الصفر، يجب تضمين متطلبات إذابة الثلج وإدارة التكاثف في حزمة الرسم.
بيانات مرجعية فنية منشورة
تحتوي قائمة Domi الحالية على جدول مرجع فني. القيم أدناه تعتبر نقاط انطلاق مفيدة لعرض سعر، ولكن يجب التحقق منها مقابل المراجعة المعتمدة لأنها تعتمد على الرسم النهائي والتطبيق.
| عنصر مرجعي | معلومات القائمة الحالية | تأكيد المشتري |
|---|---|---|
| أنبوب الألمنيوم | Ø8.0 × 0.7–1.0 ملم | تأكيد السبيكة، التحمل، حالة الأنبوب، هندسة الانحناء، وطريقة الوصل. |
| مروحة الألمنيوم العارية | السُمك T = 0.15–0.25 ملم | تأكيد نمط الزعانف، الخطوة، السبيكة، المعالجة السطحية، ونظافة جانب الهواء. |
| لوح جانبي | لوح الألمنيوم سمك = 0.8–1.5 مم | تأكيد شكل الدعم، ثقوب التركيب، تفاصيل الصرف، وخلوص الخزانة. |
| التطبيق | ثلاجة ومجمد | تأكيد نوع الخزانة، درجة حرارة الهواء، تدفق الهواء، طريقة إذابة الثلج، ومساحة الخدمة. |
| مرجع تخطيط الأنبوب | الإدراج القطري: 50 × 19.05 × N أو 60 × 19.05 × N، N ≥ 4؛ التمدد بالسحب: 60 × 28 أو 52 × 28؛ التمدد بالضغط: 50.8 × 203.2. | تأكيد التخطيط المعمول به، اتفاقية الوحدة، عدد الصفوف، الخطوة، وتعديل الرسم. |
| مرجع التصنيع | ثني الأنبوب، ثقب المروحة، توسيع الأنبوب، إزالة الشحوم، اللحام والتجميع، اختبار التسرب، التجفيف، الفحص، والتعبئة. | تأكيد مسار العملية الفعلي، طريقة الوصل، خطة التفتيش، وسجلات الإصدار. |
يعرض الإدراج أيضًا حدود النظافة المرجعية لنطاقات الحجم الداخلي: رطوبة متبقية ≤10، ≤20، ≤25، و≤30 ملغ، وشوائب متبقية ≤100 ملغ/100 سم³، وأكبر شوائب مفردة ≤2 ملغ. تشمل النطاقات المطبوعة كل من 101–200 سم³ و101–400 سم³، لذلك يجب تأكيد النطاق المقصود، وطريقة الاختبار، ومرجع القبول قبل إصدار أمر الشراء.
المعلومات المنشورة مقابل تأكيد المشروع
يساعد هذا الفصل فرق الشراء على استخدام الصفحة دون اعتبار مرجع الكتالوج كتقييم معتمد. يجب على دومي تأكيد القيمة الخاصة بالمشروع في عرض السعر، أو الرسم، أو خطة التفتيش، أو تقرير الاختبار.
| عنصر المواصفة | المعلومات المنشورة أو المدرجة | التأكيد المطلوب |
|---|---|---|
| نوع المنتج | مبخر نوع الزعانف (أنابيب الألمنيوم) | تأكيد حمل المبخر وموقع النظام. |
| الأنابيب والزعانف | أنبوب الألمنيوم، حزمة الزعانف الألمنيوم، ولوحة الجانب الألمنيوم مدرجة. | السبيكة، السماكة، التسامح، خطوة الزعانف، النمط، الطلاء، وطريقة الوصل. |
| الأبعاد | الهندسة المرجعية مدرجة أعلاه؛ الملف يتم إنتاجه وفقًا للرسم، أو العينة، أو متطلبات العميل. | عرض الوجه، الارتفاع، العمق، الصفوف، الدوائر، الوصلات، التركيب، التصريف، والتسامح. |
| مبرد أو وسيط | لم يُنشر كقيمة ثابتة. | مبرد أو وسيط ثانوي، درجات الحرارة التشغيلية، السوبرهت، التوافق، ومتطلبات الزيت. |
| الضغط والسعة | لم يُنشر كتقييم عالمي. | ضغط العمل/الاختبار، ظروف التصميم، نقطة اختبار السعة، ومعايير القبول. |
| اختبار | اختبار التسرب، التجفيف، التفتيش، والتعبئة مشمولة في مرجع العملية الحالي. | طريقة الاختبار، الضغط، زمن الثبات، حد التسرب، طريقة النظافة، نقاط التفتيش الأبعاد، وتنسيق التقرير. |
| الحد الأدنى للكمية ومدة التنفيذ | لم يُنشر كشروط تجارية ثابتة. | الكمية، مرحلة اعتماد الرسم، المواد، الوجهة، تنسيق التعبئة، وتاريخ التسليم المطلوب. |
كيفية تحديد ملف مبخر بزعنفة الألمنيوم
عند مقارنة مورد مبخر أنابيب الألمنيوم، استخدم حزمة إدخال كاملة. تساعد قائمة التحقق التالية المورد على تقديم عرض سعر للبناء الصحيح بدلاً من ملف لولبي مشابه بصريًا ولكنه غير متوافق.
- حدد موقع النظام: أكد أن المكون هو مبخر وحدد الثلاجة أو المجمد أو الخزانة أو نظام التبريد الذي سيعمل فيه.
- حدد ظروف التشغيل: قدم مبرد أو وسط، درجة حرارة التبخير، حالة هواء العودة، درجة حرارة الهواء المستهدفة، الحالة المحيطة، السوبرهيت، ومتطلبات الضغط.
- وصف الجانب الهوائي: قدم تدفق الهواء، وضع المروحة، سرعة الوجه إذا كانت متوفرة، حالة الصقيع أو الذوبان، اتجاه التصريف، والوصول للخدمة.
- توفير نقاط التحكم بالأبعاد: تضمن العرض، الارتفاع، العمق، الصفوف، خطوة الزعانف، خطوة الأنبوب، موقع الوصلة، نقاط التركيب، والتحملات المسموح بها.
- أكد دائرة الأنبوب: حدد حجم المدخل / المخرج، التوصيل، ترتيب الرأس أو الوصلة، طريقة الوصل، وأي رقم جزء موجود.
- أكد المادة والتشطيب: حدد سبيكة الألمنيوم إذا لزم الأمر، مادة الزعانف، الطلاء، التعرض للتآكل، النظافة، وحماية التعبئة والتغليف.
- حدد أساس التفتيش: حدد طريقة اختبار التسرب، ضغط الاختبار، حدود النظافة، نقاط التفتيش الأبعاد، المتطلبات البصرية، والوثائق اللازمة للإفراج.
التخصيص بناءً على الرسم والنموذج
تشير مرجعية المنتج الحالية إلى أن المبخر يمكن تصميمه وإنتاجه وفقًا للرسومات، العينات، ومتطلبات العميل. الرسم هو المرجع المفضل لأنه يلتقط غلاف الملف اللولبي، الوصلات، التركيب، الدوائر، والتحملات في وثيقة واحدة.
ما يجب إرساله لمبخر بديل
- صور للملف اللولبي الكامل وتفاصيل قريبة للمدخل والمخرج.
- العرض الكلي، الارتفاع، العمق، وأبعاد التركيب.
- قطر الأنبوب إذا كان معروفًا، خطوة الزعانف، عدد الصفوف، وأي ملصق أو رقم موديل.
- مادة التبريد، درجة حرارة التشغيل، طريقة الذوبان، ونوع المعدات الأصلية.
- الكمية المطلوبة، الوجهة، قيود التعبئة والتغليف، وتاريخ الموافقة المستهدف.
ما الذي يجب إرساله لمشروع OEM جديد
- رسم الخزانة أو العلبة مع مساحة الملف المتاحة.
- الحمل الحراري وظروف الاختبار التي يستخدمها مصمم النظام.
- تدفق الهواء، موضع المروحة، ترتيب التصريف، ومتطلبات إزالة الصقيع.
- متطلبات التوصيل والدوائر مع سجلات الفحص المطلوبة.
- المواد المطلوبة من الألومنيوم، المعالجة السطحية، التعبئة والتغليف، والتحكم في مراجعة طلبات التكرار.
نقاط التفتيش في التصنيع والجودة.
المرجع التقني الحالي يسرد ثني الأنابيب، ثقب الزعانف، توسيع الأنابيب، إزالة الشحوم، اللحام والتجميع، اختبار التسرب، التجفيف، الفحص، والتعبئة. بالنسبة لطلب خاص بالمشروع، اطلب مسار العملية المطبق، طريقة الربط، ضغط الاختبار، حد القبول، أساس النظافة، نقاط الفحص، وتنسيق السجل قبل الموافقة على الإنتاج.
بالنسبة للطلبات المتكررة، احتفظ برسم معتمد واحد وصفيحة قبول كسجل مراجعة مرجعي. سجل أي تغيير في الأنابيب، الزعانف، الدوائر، التوصيلات، الطلاء، التعبئة، أو معايير الفحص بحيث تظل الملفات البديلة قابلة للتتبع عبر الدُفعات.
أسئلة لمراجعة العرض السعرى.
- ما هي الأبعاد الحاسمة لملاءمة الخزانة؟
- ما هو سبيكة الألومنيوم، سمك جدار الأنبوب، سمك الزعانف، والمسافة التي يجب أن تظهر في المواصفات؟
- أي ضغط تشغيل واختبار يجب أن يظهر على الرسم؟
- ما هي سجلات التسرب والنظافة المطلوبة للفحص الوارد؟
- هل تحتاج حزمة الزعانف إلى طلاء أو حماية خاصة من التآكل؟
- كيف يجب حماية الملف، التوصيلات، والزعانف أثناء الشحن؟
مبخر أنبوب ألومنيوم مقابل أنبوب نحاسي
الألومنيوم هو أحد خيارات البناء. يعتمد المقارنة الصحيحة على موضع النظام، ظروف التشغيل، متطلبات الربط، ومواصفات المواد المعتمدة - وليس على مادة الأنبوب وحدها. راجع مبخر من نوع الزعانف بأنابيب نحاسية عندما يتطلب رسم المشروع بناء نحاسي، وحافظ على اتساق متطلبات الأنابيب، والزعانف، والتوصيلات، والضغط، والتوافق عبر المقارنة.
بالنسبة للبدائل من جانب المكثف، راجع مكثف تبريد صناعي, مكثف أنابيب الأسلاك ذو الطبقة الواحدة, مكثف أنابيب الأسلاك متعدد الطبقات, أو مكثف أنابيب على لوحة. للسياق الأوسع للمشروع، انظر ملفات التبريد التجارية, تصنيع الملفات المخصصة, القدرات الهندسية, عملية التصنيع, مختبر الاختبار,، و معلومات الجودة والشهادات.
أسئلة شائعة حول مبخر الأنابيب الألومنيوم
ما هو المبخر من نوع الزعانف بأنابيب ألومنيوم؟
إنه مبخر من نوع الزعانف يعتمد على أنابيب ألومنيوم، وزعانف ألومنيوم، ومكونات داعمة. تعتمد تفاصيل الأنابيب، الزعانف، الدوائر، التوصيلات، والدعم النهائية على رسم المشروع المعتمد.
ما هي التطبيقات المدرجة لهذا المبخر؟
يحدد المرجع الفني الحالي لـ Domi تطبيقات الثلاجات والمجمدات. أكد واجهة الخزانة، الجانب الهوائي، مادة التبريد أو الوسط، وظروف التشغيل قبل الطلب.
هل قطر الأنبوب و تباعد الزعانف قياسيان؟
يوفر القائمة الحالية قيم مرجعية لسمك الأنبوب والزعانف، لكن الصفحة لا تحدد هندسة ملف لولبي موحدة. أكد القطر الخارجي، السماكة، تباعد الزعانف، الصفوف، التوصيل، الوصلات، والتحملات من الرسم أو العينة.
هل يمكنك صنع مبخر أنابيب الألمنيوم من عينة؟
يمكن أن تبدأ مراجعة الملائمة الفنية بعينة، صورة ميدانية، أو رسم موجود. أدرج تفاصيل الوصلات، أبعاد الخزانة، ظروف التشغيل، الكمية، والوثائق التفتيشية المطلوبة بحيث يكون العرض مبنيًا على التركيب الحقيقي.
أي مبرد يمكن لهذا المبخر استخدامه؟
صفحة المنتج لا تنشر قائمة ثابتة للمبردات. زود مادة التبريد أو الوسط الثانوي، درجات حرارة التشغيل، فئة الضغط، متطلبات الزيت أو التوافق، وأساس الاختبار للتأكيد الهندسي.
كيف يتم اختبار مبخر أنابيب الألمنيوم؟
تدرج المرجع الحالي اختبار التسرب، التجفيف، التفتيش، والتعبئة. أكد طريقة الاختبار، ضغط الاختبار، مدة الاحتفاظ، معايير القبول، حدود النظافة، وتنسيق التقرير للمشروع.
هل يحتاج الملف إلى طلاء أو حماية من التآكل؟
الإنهاء والطلاء يعتمد على المشروع. حدد التعرض للتآكل، متطلبات التنظيف، بيئة التشغيل، والمواصفات السطحية المرغوبة في الرسم أو الاستعلام.
كيف يتم تأكيد الحد الأدنى للكمية (MOQ) ومدة التسليم؟
يعتمد الحد الأدنى للكمية ومدة التسليم على الهندسة المختارة، تأكيد المادة، المراجعة الهندسية، الكمية، التعبئة، والوجهة. اطلب الشروط التجارية الحالية مع معلومات الرسم أو العينة.
اطلب عرض سعر لمبخر أنابيب الألمنيوم
أرسل الرسم المعتمد، الملف الأصلي، أو معلومات العينة مع وضع النظام، مادة التبريد أو الوسط، ضغط التشغيل والاختبار، درجات حرارة التصميم، تدفق الهواء، تفاصيل الوصلات، الكمية، متطلبات التفتيش، أساس النظافة، وتعليمات التعبئة.
طلب عرض سعر مخصص أو أرسل رسمك للمراجعة. يمكن لـ Domi بعد ذلك تأكيد نوع الزعانف، تكوين أنابيب الألمنيوم، المادة والهندسة، نطاق الاختبار، الحد الأدنى للكمية، مدة التسليم، والشروط التجارية النهائية.
ملاحظة مرجعية: عنوان المنتج، بناء أنابيب الألمنيوم، الأبعاد المرجعية، تطبيق الثلاجات/المجمدات، تسلسل العمليات، وصياغة النظافة تعتمد على قائمة منتجات Domi الحالية ومرجع الطرف الأول المرتبط بها. السعة الثابتة، مادة التبريد، الضغط، الطلاء، الشهادة، الحد الأدنى للكمية، مدة التسليم، وظروف الاختبار النهائية تتطلب تأكيد المشروع أو العمل.
