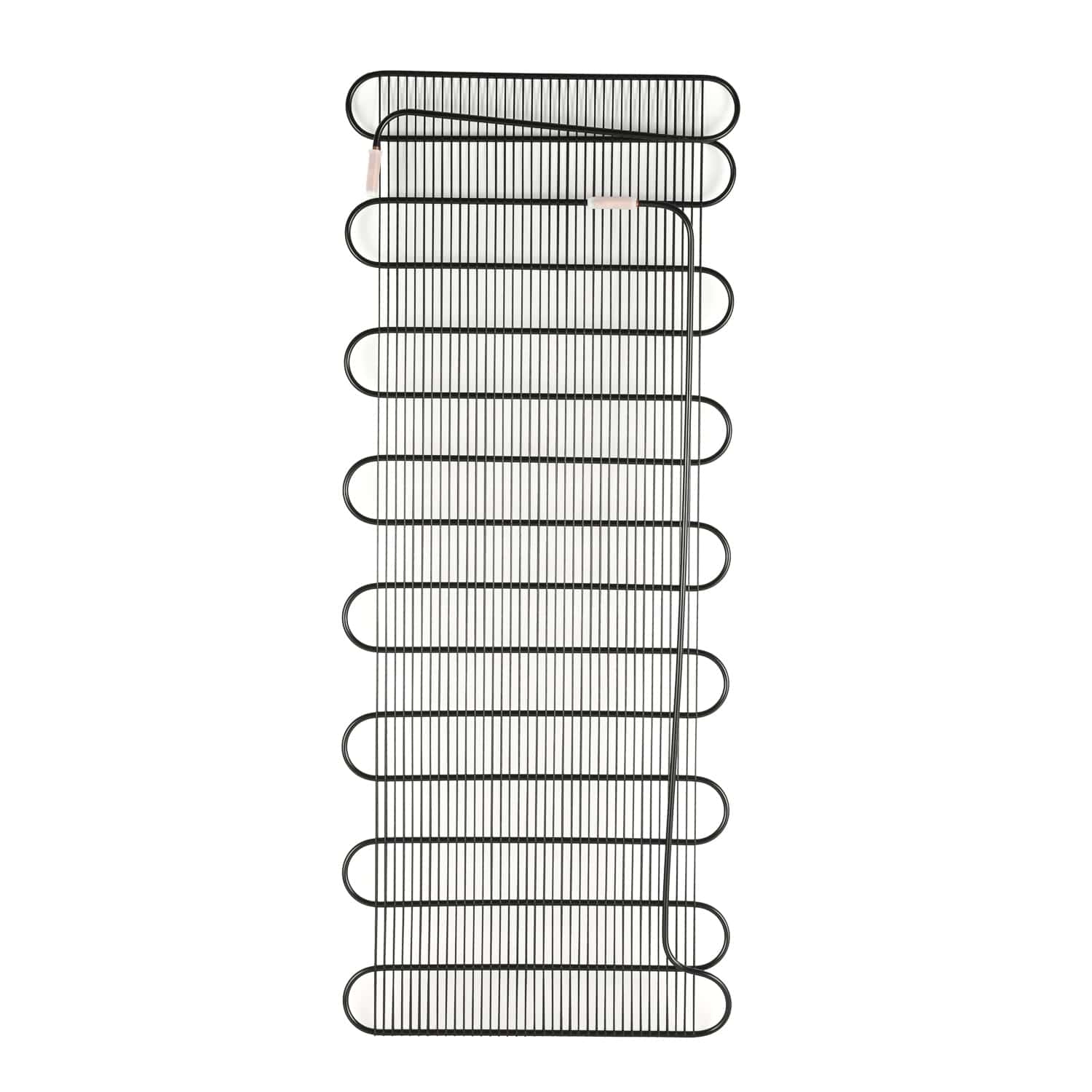

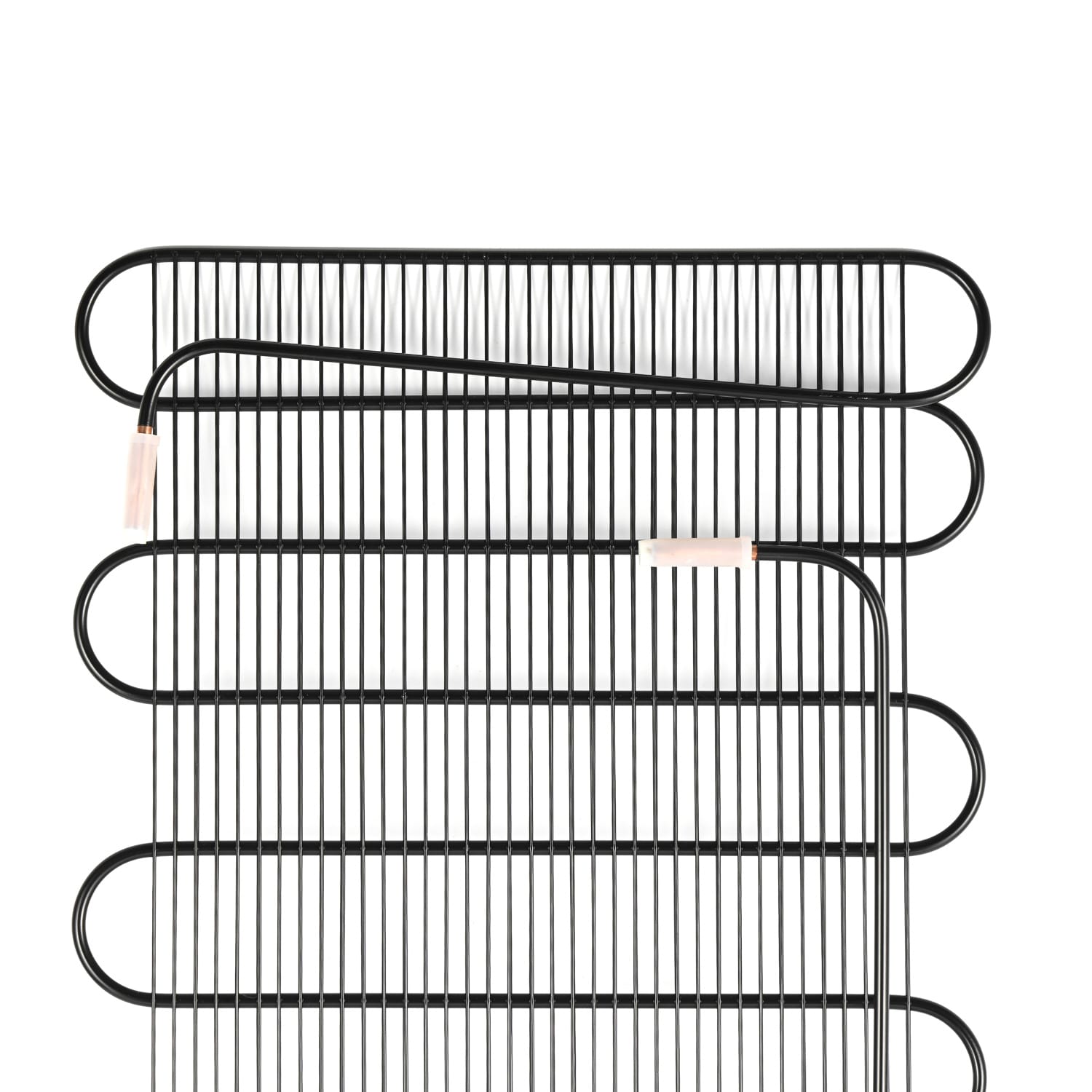

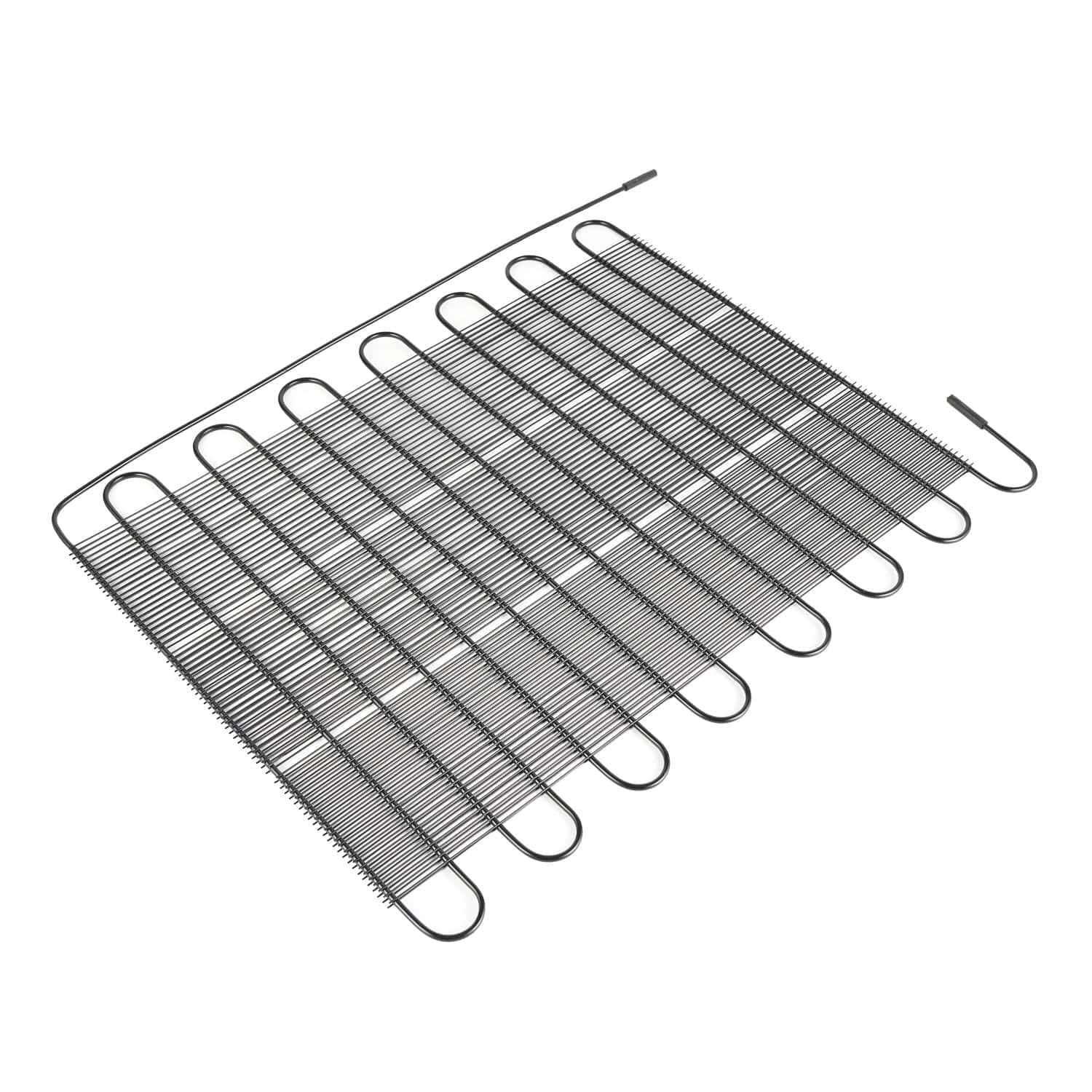

مكثف سلكي أنبوبي (طبقة واحدة)

مكثف أنابيب سلكية بطبقة واحدة هو مكون عملي لطرح الحرارة لبرامج الثلاجات والمجمدات حيث يجب أن يتناسب المكثف مع مساحة خزانة محددة. يستخدم هذا المنتج تصميمًا على أنابيب مع سلك: أنبوب فولاذي يدعمه سلك فولاذي ملحوم، مع حوامل أو لوحة تُستخدم حيث يتطلب التجميع المعتمد ذلك. يمكن تطوير الترتيب ليكون في خلفية الخزانة، أو في أسفل الوحدة، أو في موضع تثبيت آخر محدد.

توفر شركة دومى للتبريد هذا المرجع لمكثف الأنابيب السلكية لمهندسي OEM، ومصنعي الأجهزة، ومشتري قطع الغيار، وموزعي التبريد الذين يحتاجون لمراجعة البناء، الأبعاد، الطلاء، النظافة، الاختبار، والتوافق مع الإنتاج قبل تقديم طلب متكرر. النماذج المنشورة ونطاقات المواد أدناه هي معلومات مرجعية. يحدد الرسم المعتمد، العينة، دائرة التبريد، مهمة الضاغط، طريقة الاختبار، ومواصفات العميل المنتج النهائي.

نطاق المنتج وحدود التطبيق

يهدف هذا المكثف ذو الطبقة الواحدة من الأنابيب السلكية لمشاريع الثلاجات والمجمدات التي تستخدم مكثفًا منفصلًا لطرح الحرارة من دائرة التبريد. يمكن أن يساعد تصميم الأنابيب مع السلك المساعدة المشتري على العمل ضمن حيز خزانة ضيق مع الحفاظ على دعم الأنابيب ومسارات تدفق الهواء المحددة. يمكن تقييمه لثلاجات الباب الواحد، المجمدات المدمجة، برامج الأجهزة المنزلية، ومشاريع استبدال المكثفات عندما تتطابق نقاط الوصلة ومتطلبات حمولة الحرارة.

أماكن توافق هذا المنتج

• مجمّعات المكثف المثبتة في الخلف التي تحتاج إلى ترتيب مسطح نسبيًا مع أنابيب سلكية.
• المجمّعات المثبتة في الأسفل التي تستخدم شكلًا منحنيًا أو حلزونيًا ليتبع قاعدة الثلاجة أو المجمد.
• مشاريع تستخدم أنبوبًا ملفوفًا على أو مدمجًا مع لوحة كجزء من بناء المكثف المعتمد.
• برامج OEM وبرامج الاستبدال التي يمكنها تقديم رسم، عينة، صورة لخزانة، أو جزء موجود لمراجعة التوافق.

ما لا يحدده اسم المنتج

“طبقة واحدة” تصف المرجع المنشور للبناء؛ فهي لا تحدد بمفردها سعة التبريد، تصنيف الضغط، موافقة مادة التبريد، الضوضاء، أداء الطاقة، أو قابلية التبادل الشامل. لا تختار مكثفًا بناءً على قدرة الضاغط فقط. أكد نوع مادة التبريد أو الوسط، طول الدائرة، حجم الأنبوب، مساحة سطح المكثف، الظروف المحيطة، تدفق الهواء، حدود الضغط، موقع الوصلة، طريقة التثبيت، وظروف الاختبار المطلوبة للجهاز المستهدف.

مرجع البناء المنشور

يحدد مرجع منتج دومى المرتبط المواد ونطاقات السماكة التالية. هذه القيم مفيدة خلال المراحل المبكرة للمصدر والمراجعة على الرسم، ولكن يجب التحقق منها مقابل رسم المشروع الحالي قبل الأدوات، الموافقة على العينة، أو الإنتاج الضخم.

نطاقات المادة والأبعاد أعلاه ليست بديلاً عن شهادة المادة، أو موافقة مادة التبريد، أو تقرير اختبار المنتج. إذا كان هناك سوق منظم، أو معيار جهاز، أو خطة جودة للعميل، قم بإدراجها مع الرسم واطلب الأدلة المقابلة قبل الإصدار.

خيارات الهيكل ووضع التركيب

المكثفات ذات الأسلاك على الأنبوب تتشكل حول مساحة الخزانة المتاحة بدلاً من حول مخطط عالمي واحد. يحدد مرجع المصدر ثلاثة اتجاهات للبناء:

1. نوع مسطح: مكثف على أنبوب موصل في الجزء الخلفي من الثلاجة أو المجمد.
2. نوع منحنى أو لولبي: مكثف على أنبوب موصل مشكل موضع في أسفل الجهاز.
3. أنبوب ملفوف على لوحة: ترتيب أنابيب مدمج أو ملفوف على لوحة حيث يحتاج التصميم المعتمد إلى سطح مدعوم من اللوحة.

لمراجعة الملائمة، قدم العرض المتاح، الارتفاع، العمق، نصف قطر الانحناء، نقاط التركيب، اتجاه دخول وخروج الأنبوب، متطلبات أنبوب الشفط، وأقل مسافة من الخزانة، العزل، المروحة، الضاغط، ومنطقة الخدمة. يمكن أن يساعد صورة بسيطة للخزانة مع مسطرة في تحديد الحدود الفيزيائية، لكن الرسم المفرج عنه يظل الوثيقة المسيطرة.

مرجع النموذج والمنظر الأبعاد المنشور

الجدول أدناه يحتفظ بالمرجع الحالي للمنتج للمقارنة بين النماذج المبكرة. أعمدة “الطول” و“طول السلك” منشورة كمراجع بالمليمتر. تم الاحتفاظ بحقل العرض في تنسيق المصدر لأنه يمثل مرجع تجميع 480*450*430 بدلاً من بعد واحد. أكد المعنى، والتحملات، ونظام الوحدة، وتوجيه الأنبوب، وتفاصيل الوصلات للنموذج الذي تنوي طلبه.

يجب التعامل مع هذه التسميات للنماذج كمساعدة في الاختيار، وليس كمخطط لضمان توافق الضاغط. قبل تأكيد الطلب، اطلب الرسم الحالي للنموذج وتحقق مما إذا كانت القدرة المدرجة مصدر تصنيف، أو مرجع للضاغط، أو اتفاقية مشروع أخرى.

مرجع النظافة الداخلية وطلاء الكاثودية الكهربائية

يوصف المصدر المرتبط مرجعيات النظافة الداخلية لنظام التبريد R134a وCFC، كما يصف مرجع طلاء الكاثودية الكهربائية. هذه مراجع مصدر من معلومات المنتج المرتبطة، وليست موافقة عامة على كل مبرد أو سوق حالياً. أكد مادة التبريد الحالي، والمتطلبات القانونية، ومعيار الجهاز، وطريقة الاختبار، وحدود قبول العميل قبل استخدامها في المواصفات.

بالنسبة للمشاريع الحالية، لا تحوّل هذه المراجع إلى مطالبة شهادة بدون سجل الاختبار المقابل. إذا كان المشتري يحتاج إلى تقرير طلاء، تقرير نظافة، شهادة مادة، أو اختبار تآكل، قم بإدراجها في طلب عرض السعر حتى يمكن مراجعة حزمة المستندات قبل الشحن.

عملية التصنيع والإصدار

تسلسل العملية المنشور يعطي للمشترين قائمة مراجعة مفيدة لمراجعة الإنتاج:

1. ثني الأنبوب وفقًا للدائرة والمخطط المعتمد.
2. لحام الأسلاك لإنشاء شبكة الدعم وال تباعد المطلوب.
3. تثبيت الحامل حيث يستخدم التجميع حامل أو لوحة دعم.
4. لحام أو توصيل أنبوب الشفط كما هو موضح في الرسم.
5. الطي أو الانحناء إلى شكل التجميع النهائي.
6. اختبار التسرب للدائرة النهائية.
7. التنظيف وفقًا لمتطلبات النظافة الداخلية المتفق عليها.
8. الطلاء، يليه فحص التغطية والمظهر.
9. الفحص النهائي، التعريف، والتعبئة الوقائية.

لبرنامج تكراري، احتفظ بالرسم المعتمد، العينة، نقاط التفتيش، متطلبات الطلاء، شرط اختبار التسرب، وتعليمات التعبئة والتغليف معًا. يمكن أن يؤثر تغيير في مسافة الأسلاك، موضع الحامل، توجيه الأنبوب، الطلاء، أو طول الوصلة على ملائمة الخزانة أو عمل التجميع حتى عندما يظل اسم المنتج بدون تغيير.

كيفية اختيار مكثف أنبوب الأسلاك لمشروع OEM

أرسل المعلومات التالية عند طلب عرض سعر أو مراجعة استبدال. يسمح ذلك للفريق الفني بفصل المطابقة الأبعاد عن المطابقة الحقيقية لنظام التبريد.

• نوع الجهاز وموقع التركيب: الخلفي، السفلي، الجانبي، أو موقع آخر.
• الغاز مادة التبريد أو الوسط العامل، مهمة الضاغط، حالة التشغيل المستهدفة، ومتطلبات السلامة المعمول بها.
• الغلاف الكلي، قطر الأنبوب، طول الدائرة، نصف قطر الانحناء، قطر السلك، مسافة الأسلاك، ومواقع الوصلة.
• ثقوب التركيب، الحوامل، تفاصيل اللوحة، المسافة من العزل، والوصول للتجميع أو الصيانة.
• نوع الطلاء، اللون، السماكة، متطلبات مقاومة التآكل، وأي معيار للمظهر.
• ضغط اختبار التسرب أو طريقة الاختبار، حد النظافة، خطة التفتيش، والسجلات المطلوبة.
• كمية العينة، الكمية السنوية أو طلبية، طريقة التعبئة، معلومات الملصق، ووجهة التسليم.

إذا تم استبدال المكثف الحالي، قم بإرفاق صور من كلا الجانبين، مخطط مقاس، تفاصيل نهاية الأنبوب، طراز الجهاز، ورقم الجزء الأصلي. يجب عدم الموافقة على الاستبدال من خلال صورة فقط؛ تحقق من الدائرة ومتطلبات الاختبار مع مالك الجهاز.

التوافق ومخاطر الاختيار الشائعة

يمكن أن يكون المكثف بالشكل الصحيح ولكنه غير مناسب لنظام التبريد. أكثر مخاطر المراجعة شيوعًا هي الاختيار بناءً على القدرة فقط، التعامل مع جدول نماذج المصدر كمعيار عالمي، الافتراض أن مرجع الطلاء ينطبق على كل بيئة، أو تغيير الغاز مادة التبريد دون إعادة فحص الضغط، الزيت، النظافة، ومتطلبات السلامة.

لمشروع استبدال، تحقق أيضًا مما إذا كانت التجميع الأصلي يستخدم تصميم خلفي مسطح، تصميم لولبي سفلي، أو تصميم مدعوم بلوحة. أكد أن مكثف أنبوب الأسلاك الجديد يترك مساحة كافية لتدفق الهواء، خدمة الضاغط، لوحات الخزانة، العزل، والمكونات الكهربائية. إذا طلب المشتري مخططًا مختلفًا، حجم الأنبوب، الحامل، الطلاء، أو طريقة التعبئة، اطلب مراجعة تعتمد على الرسم بدلاً من تعديل الجدول المنشور بشكل غير رسمي.

أسئلة متكررة حول مكثف أنبوب الأسلاك

ما هو مكثف أنبوب الأسلاك؟

مكثف أنبوب الأسلاك يستخدم أنبوب تبريد فولاذي مدعوم بسلك ملحوم. يساعد السلك في إنشاء سطح طرح الحرارة وشكل التجميع. يمكن إضافة حوامل أو لوحات عندما يتطلب تصميم الخزانة المعتمد دعمًا إضافيًا أو واجهة تثبيت محددة.

ماذا يعني طبقة واحدة في هذا المنتج؟

هنا، تصف الطبقة الواحدة مرجع بناء أنبوب السلك المنشور. لا يحدد سعة التبريد العالمية أو يضمن أن كل نموذج بطبقة واحدة يمكن أن يحل محل نموذج آخر. أكد حمل التبريد، الدائرة، الأبعاد، وظروف الاختبار للجهاز المستهدف.

أين يمكن تركيب مكثف أنبوب سلكي بطبقة واحدة؟

يصف المرجع المرتبط التركيب الخلفي المسطح، والتركيب المنحني أو الحلزوني في الأسفل، واتجاه الأنبوب على اللوحة. يعتمد الترتيب الصحيح على غلاف الخزانة، وتدفق الهواء، وتوجيه الوصلة، ونقاط التركيب، ورسم مالك الجهاز.

ما المواد المشار إليها؟

يسرد المرجع المنشور أنبوب فولاذي ملحوم متداول، سلك فولاذي منخفض الكربون، حاملة SPCC، ولوحة فولاذية من نوع SPCC. تتراوح الأقطار والسمك المدرجة كنقاط مرجعية مبدئية. تأكد من الدرجة، والتحمل، والتشكيل، والوثائق للطلب النهائي.

ما هو نمط السلك المشار إليه؟

تذكر المرجع الفني المرتبط أن خطوة السلك لا تقل عن 5 ملم. لا تزال الخطوة الفعالة، ونمط اللحام، والفجوة المحلية، والتحمل بحاجة إلى أن تظهر وتُفحص مقابل الرسم المعتمد.

هل يمكن لـ Domi مراجعة رسم أو عينة؟

نعم. أرسل الرسم، تفاصيل العينة، صورة الخزانة، أو معلومات المكثف الموجودة عبر طلب العرض. قم بتضمين مادة التبريد، حالة العمل، الأبعاد، الوصلات، الطلاء، النظافة، الاختبار، الكمية، ومتطلبات التعبئة والتغليف حتى لا تقتصر المراجعة على التوافق البصري.

هل أبعاد النموذج وملصقات القدرة الحصانية ثابتة؟

الجدول هو مرجع نموذج منشور، وليس جدول تبادل عالمي. أكد على الرسم الحالي، اتفاقيات الوحدة، مرجع الضاغط، طول الدائرة، تفاصيل الوصلات، ومعايير التفتيش قبل الإنتاج.

ما هو الحد الأدنى للطلب ومدة التسليم؟

الحد الأدنى للطلب، الأدوات، توقيت العينة، مدة الإنتاج، التعبئة والتغليف، ومتطلبات الوثائق تعتمد على التصميم المعتمد وحجم الطلب. اطلب عرض سعر خاص بالمشروع بعد مراجعة الرسم أو العينة؛ لا يتم تقديم وعد ثابت للحد الأدنى للطلب أو مدة التسليم في هذه الصفحة.

اطلب عرض سعر بناءً على الرسم

للحصول على عرض سعر لمكثف أنابيب الأسلاك بطبقة واحدة، أرسل رسمك أو معلومات العينة واطلب من الفريق الفني تأكيد البناء، الأبعاد، توافق مادة التبريد، متطلبات اختبار الضغط والتسرب، الطلاء، النظافة، التعبئة والتغليف، الحد الأدنى للطلب، ومدة التسليم. يمكنك أيضًا مراجعة القدرات الهندسية, عملية التصنيع, مراجع الاختبار الخاصة بـ دومي,، و توثيق الجودة قبل إرسال الطلب.
