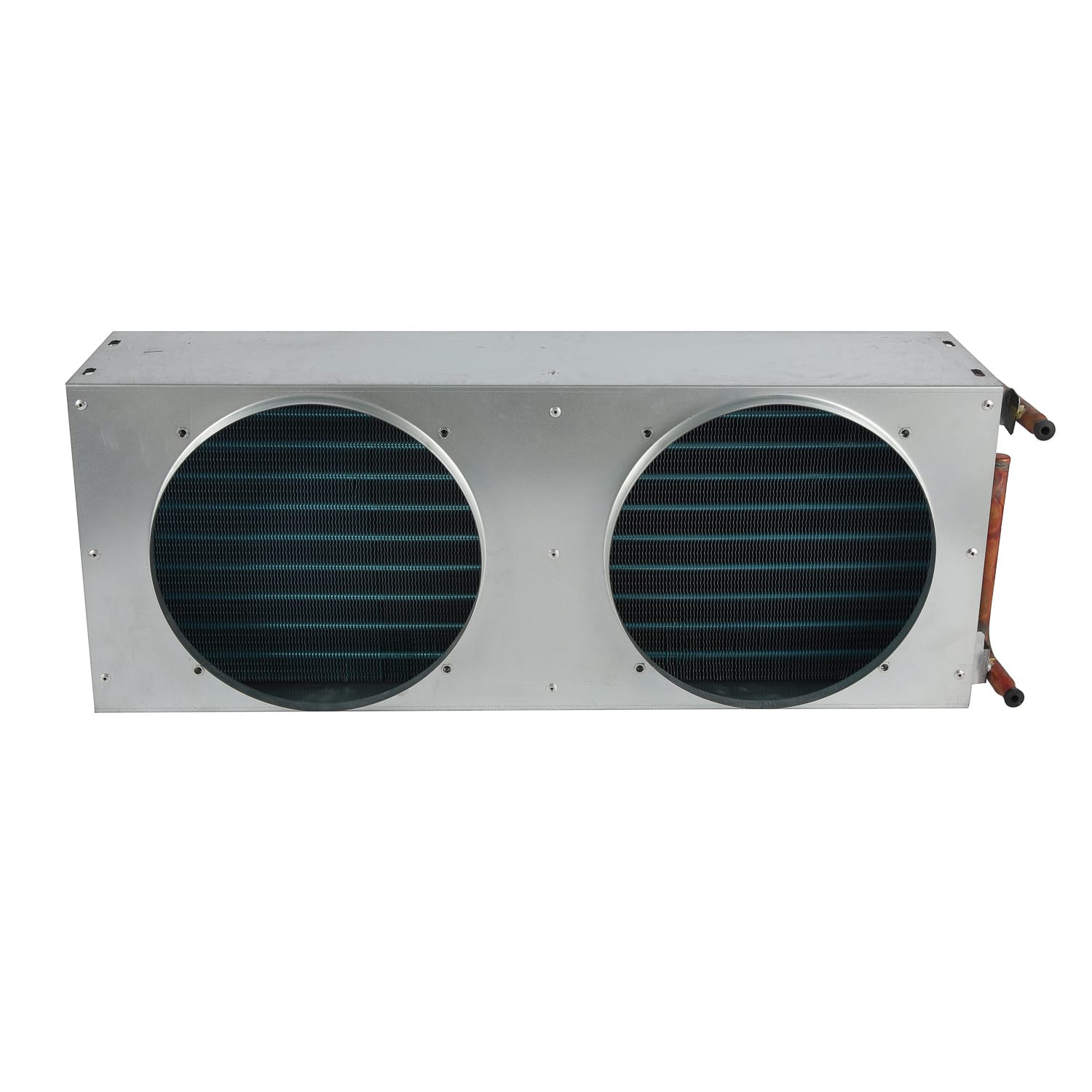

مكثف أنابيب نحاسية كبيرة من نوع فين

توفر شركة دومي للتبريد هذا المكثف للمشترين الذين يحتاجون إلى مراجعة مكون التبريد بناءً على رسم أو عينة قبل تقديم العرض. يحدد مصدر المنتج المنشور التطبيق كنظام تبريد للثلاجات والمجمدات ويذكر بناءً أنابيب الألمنيوم، الزينون الألمنيوم، ولوحة جانبية من الألمنيوم. بالنسبة لمكيف هواء من نوع سبليت، مضخة حرارية، أو تجميع HVAC آخر، يجب تأكيد حمل التشغيل والتوافق من حزمة التصميم المعتمدة قبل الإصدار.

لا ينبغي اختيار مكثف تكييف الهواء من اسم المنتج أو الأبعاد الخارجية فقط. تؤثر حمل طرح الحرارة، مادة التبريد أو الوسط العامل، ضغط التصميم، حالة الهواء الداخل، تدفق الهواء، الدائرة، موضع الوصلة، التركيب، وبيئة الخدمة على مدى ملاءمة ملف المكثف للمعدات.

نطاق المنتج ودور النظام

ينقل المكثف الحرارة بعيدًا عن جانب مادة التبريد في نظام التبريد. في ترتيب مبرد بالهواء، يعمل الملف مع المروحة، الحاوية، ومسار تدفق الهواء؛ يجب فحص التجميع الكامل كنظام واحد. هذه الصفحة مخصصة لمناقشة مكون OEM، وليست ادعاء بأن ملف قياسي واحد يناسب كل مكيف هواء أو خزانة تبريد.

• التطبيق المنشور: أنظمة تبريد الثلاجات والمجمدات.
• الاستخدام المحتمل للمشروع: مكون مكثف HVAC أو تبريد عندما يتم الموافقة على المهمة، المادة، الضغط، تدفق الهواء، والبيئة من قبل فريق الهندسة الخاص بالمشتري.
• أساس التخصيص: المصدر المنشور لشركة دومي يذكر أن المكثف يمكن تصميمه وإنتاجه وفقًا لرسومات العميل، العينات، والمتطلبات.

مرجع البناء المنشور

القيم أدناه هي بيانات مرجعية من مصدر المنتج المنشور المرتبط بهذا المنتج. تساعد المهندس على بدء طلب السعر؛ فهي ليست بديلًا عن رسم موقع موقّع، جدول الأداء، إعلان مادة التبريد، أو متطلبات اختبار خاصة بالمشروع.

المعايير الفنية ومراجع تخطيط الأنابيب

يذكر المصدر المراجع التالية لبناء الأنابيب والزعانف. يجب قراءة التدوين مع الرسم لأنه لا يحدد، بمفرده، قدرة نقل الحرارة أو الضغط المسموح به.

مرجع نظافة داخل الأنبوب

المصدر المنشور يوفر أيضًا مرجع الحجم الداخلي ومرجع التلوث المتبقي. هذه مدخلات مفيدة لمناقشة الجودة، ولكن يجب كتابة النطاق المطبق وطريقة القبول في مواصفات الشراء.

يكرر المصدر النطاق 101–400 سم³ بعد النطاق 101–200 سم³. يجب على دومى والمشتري تأكيد نطاق الحجم المطبق وطريقة الاختبار على مواصفات المشروع قبل الموافقة.

كيفية اختيار ملف مكثف تكييف الهواء

لمشروع تكييف هواء جديد، مضخة حرارية، ثلاجة، أو فريزر، أرسل المدخلات التالية ليتم مراجعة المكثف كجزء من النظام:

1. حمل النظام: متطلبات طرح الحرارة أو التبريد، درجات حرارة التشغيل، ظروف التصميم المحيطي، ونطاق الحمل المتوقع.
2. وسيط العمل: تعيين مادة التبريد أو السائل، ضغط التصميم، ضغط الاختبار، وأي متطلبات تنظيمية أو سلامة.
3. جانب الهواء: طراز المروحة أو تدفق الهواء، اتجاه الهواء، انخفاض الضغط المسموح، حدود الضوضاء، خطر إعادة التدوير، ومسافة الخدمة.
4. هندسة الملف: عرض الوجه وارتفاعه، العمق، قطر الأنبوب، خطوة الزعانف، ترتيب الصف أو المرور، الدوائر، واتجاه الوصلة.
5. واجهات ميكانيكية: ثقوب التثبيت، الألواح الجانبية، الحوامل، فتحات الخزانة، رؤوس الأنابيب، مخارج الأنابيب، والمسافة حول المروحة أو الغطاء.
6. البيئة: الموقع داخلي أو خارجي، الرطوبة، التعرض للملح أو المواد الكيميائية، طريقة التنظيف، قلق التآكل، والمعالجة السطحية المطلوبة.
7. حزمة الجودة: الفحص البعدي، فحص الوصلات، اختبار التسرب، التجفيف، دليل النظافة، الوسم، التعبئة، ومتطلبات التتبع.

لمقارنة عامة بين أحمال المكثف والمبخر، انظر مكثف مقابل ملف المبخر. لمزيد من قائمة التحقق الهندسية العميقة، راجع قائمة فحص مواصفات ملف مكثف OEM.

مسار التصنيع والإصدار

تذكر المصدر المنشور يتضمن تسلسل إنتاج ثني الأنابيب، ثقب الزعانف، توسيع الأنابيب، إزالة الشحوم، اللحام والتجميع، اختبار التسرب، التجفيف، التفتيش، والتعبئة. يصف هذا التسلسل تغطية عملية مصدر المنتج؛ يجب الاتفاق على سجلات التفتيش الدقيقة، قيم الاختبار، خطة العينة، ومعايير القبول لكل مشروع.

1. التشكيل: ثني الأنبوب وختم الزعانف يتطابق مع التخطيط المعتمد.
2. التركيب: توسيع الأنبوب، اللحام، والتجميع يحدد شكل الملف واتجاه الوصلة.
3. التنظيف والاختبار: إزالة الشحوم، اختبار التسرب، والتجفيف يتم مراجعتها وفقًا لخطة جودة المشروع.
4. الفحص والتعبئة: يتم فحص الأبعاد، الوصلات الظاهرة، النظافة، الملصقات، الحماية، وحالة التعبئة قبل الشحن.

مراجعة المعلومات ذات الصلة عملية التصنيع, بالاختبار,، و توثيق الجودة الصفحات. يجب تأكيد الشهادات، تقارير الاختبار، وقدرة الإنتاج للعرض المحدد بدلاً من الافتراض من صفحة المنتج العامة.

مراجعة الرسم، العينة، وعرض السعر

عينة أو رسم يقللان من خطر اقتباس مكثف هوائي مشابه بشكل ظاهر مع ملاءمة أو مهمة غير صحيحة. يشمل قدر الإمكان من التالي:

• مكثف قديم، صور العينة، لوحة الاسم، أو رقم الجزء؛;
• العرض الكلي، الارتفاع، العمق، أبعاد وحدة الزعانف، ومواقع التركيب؛;
• مادة الأنبوب، قطر الأنبوب وسمك الجدار، مادة الزعانف وسمكها، وأي متطلبات طلاء؛;
• غاز التبريد أو الوسط العامل، ضغط التصميم والاختبار، درجات الحرارة، تدفق الهواء، والمهمة المستهدفة؛;
• حجم الوصلة، الموقع، مسار الأنبوب، الدوائر، واتجاه التركيب؛;
• سجلات الفحص المطلوبة، طريقة اختبار التسرب، حدود النظافة الداخلية، التعبئة، الملصقات، والسوق المستهدفة;
• كمية العينة، الحجم السنوي المقدر، مزيج رموز التعريف، نافذة التسليم المطلوبة، وتعديل الرسم.

الحد الأدنى للطلب، وقت التنفيذ، الأدوات، صيغة التعبئة، الشهادات، ووثائق الاختبار تعتمد على المشروع وليست ثابتة في هذه الصفحة. يجب تأكيدها في العرض بعد مراجعة الرسم أو العينة.

فحوصات الاستبدال والتوافق

الملف المكثف لمكيف الهواء البديل لا يكون تلقائيًا قابلاً للتبادل لأنه يشارك نفس الأبعاد الخارجية. يمكن أن يغير مسار الأنبوب، كثافة الزعانف، موضع الوصلة، مادة التبريد، تدفق الهواء، أو متطلبات الضغط من ملاءمة النظام وسلوكه. أرسل الجزء القديم وواجهة المعدات للمراجعة؛ لا تصدر استبدالًا من صورة أو مطابقة كلمات رئيسية فقط.

لأعمال الاستبدال، قارن بين المهمة الأصلية، دور الملف، الأبعاد، الوصلات، التركيب، تدفق الهواء، وتعديل الرسم. ال دليل ملفات التكييف البديلة يوفر قائمة فحص أوسع للمطابقة، بينما اختيار المكثف المبرد بالهواء يغطي تدفق الهواء، طرح الحرارة، التآكل، واعتبارات الخدمة.

الأسئلة الشائعة

ما هو مكثف التكييف؟

هو مكون مكثف ينقل الحرارة من جانب مادة التبريد إلى وسط آخر، غالبًا الهواء في نظام مبرد بالهواء. يعتمد البناء الصحيح والتصنيف على التصميم الكامل لنظام التكييف أو التبريد.

هل هذا المنتج مناسب تلقائيًا لمكيف هواء سكني؟

لا. قائمة مصادر المنتج المنشورة تذكر أن أنظمة تبريد الثلاجات والمجمدات هي التطبيق. يجب مراجعة استخدام مكيف الهواء السكني أو مضخة الحرارة من حيث المهمة، مادة التبريد، الضغط، تدفق الهواء، الوصلات، وأبعاد الخزانة قبل تقديم العرض.

ما هي المواد المدرجة لهذا المكثف؟

القائمة المنشورة تذكر أن الأنبوب الألمنيوم بقطر Ø8.0 × 0.7–1.0 ملم، والزعنفة الألمنيوم العارية بسمك T = 0.15–0.25 ملم، ولوح جانبي من الألمنيوم بسمك T = 0.8–1.5 ملم. يجب ذكر أي مادة بديلة أو طلاء في طلب تقديم العروض وتأكيدها على الرسم.

هل يمكن لـ Domi بناء المكثف من رسم أو عينة؟

نعم. المصدر المنشور يذكر أن المنتج يمكن تصميمه وإنتاجه وفقًا لرسومات العميل، العينات، والمتطلبات. لا تزال مراجعة تعديل الرسم، حالة العينة، نقاط التغيير، ومعايير التفتيش بحاجة إلى اتفاق.

ما هي مراجع تخطيط الأنبوب المنشورة؟

القائمة تذكر مراجع الإدراج القطري، السحب والتوسيع، والضغط والتوسيع. هذه الرموز هي مراجع للبناء؛ فهي لا تحل محل التخطيط الكامل، الدوائر، الوصلات، الأداء، أو مواصفات الضغط.

ما هو الاختبار المدرج لعملية الإنتاج؟

تتضمن العملية المنشورة اختبار التسرب والتجفيف والفحص والتعبئة، بالإضافة إلى التشكيل والتوسيع وإزالة الشحوم واللحام والتجميع. يجب تأكيد الطريقة الدقيقة والضغط والمدة وخطة أخذ العينات وتنسيق التقرير للطلب.

هل الحد الأدنى لكمية الطلب (MOQ) ووقت التسليم ثابتان لمكثف تكييف الهواء هذا؟

لا يوجد حد أدنى لكمية الطلب (MOQ) أو وقت تسليم ثابت منشور هنا. كلاهما يعتمد على الرسم أو العينة، والمواد والهندسة، والكمية، والأدوات، وخطة الفحص، وجدول الإنتاج الحالي. اطلب التأكيد مع عرض السعر (RFQ).

ماذا يجب أن أرسل لطلب عرض سعر؟

أرسل تطبيق المعدات، أو صور الرسم أو العينة، والأبعاد، والمواد، ومادة التبريد أو وسيط العمل، وظروف الضغط ودرجة الحرارة، وتدفق الهواء، والتوصيلات، والكمية، ومتطلبات الفحص، والسوق المستهدف. إذا كان أي بند غير معروف، حدده كنقطة مفتوحة للمراجعة الهندسية.

طلب عرض سعر مخصص

لمراجعة ملف مكثف تكييف الهواء لمشروع OEM أو استبدال،, اطلب عرض سعر مخصص مع الرسم، ومعلومات العينة، وظروف النظام، والكمية المستهدفة، والمستندات المطلوبة. يمكنك أيضًا مراجعة القدرات الهندسية و تصنيع الملفات المخصصة نطاق عمل دومي قبل إرسال الاستفسار.
