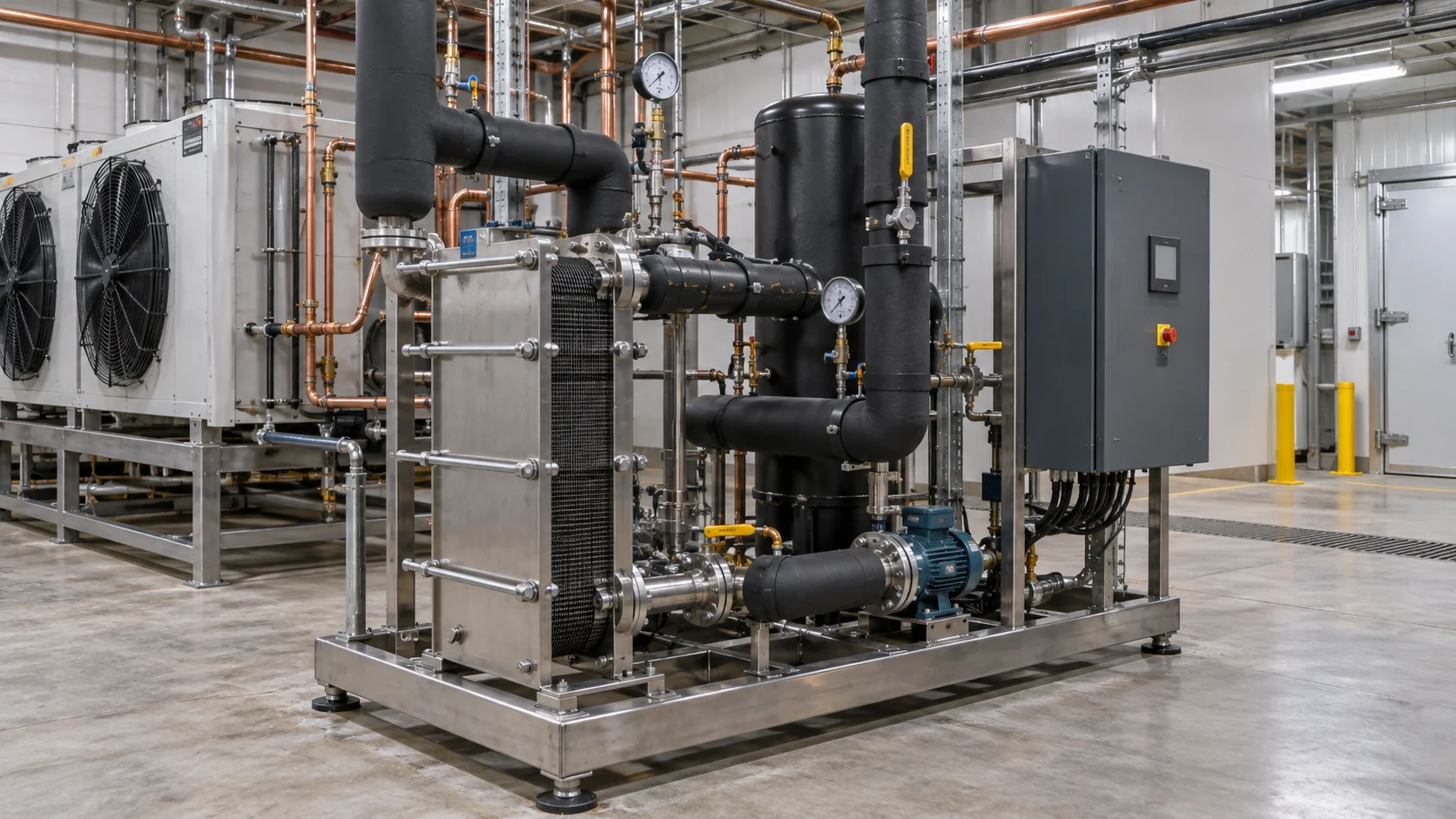

Ein Wärmerückgewinnungssystem ist dann sinnvoll, wenn eine Kälteanlage gleichzeitig nutzbare Wärme abgibt und ein anderer Prozess Warmwasser, Raumheizung oder Waschwasser benötigt. Beginnen Sie mit der Temperatur und dem Zeitpunkt des Wärmebedarfs und stimmen Sie dann die Kälteleistung, den Rückgewinnungsweg, den Wärmetauscher, die Speicherung, die Steuerung und die Sicherheitsgrenze ab. Ein Rückgewinnungspaket, das den Kondensationsdruck ohne zuverlässigen Wärmesenker erhöht, kann mehr Energie verbrauchen, als es einspart.
Beginnen Sie mit dem Wärmesenker, nicht mit dem Wärmetauscher
Die erste Frage lautet nicht “welche Wärmerückgewinnungseinheit sollten wir kaufen?”, sondern “wohin geht die nutzbare Wärme während des normalen Kältebetriebs?” Notieren Sie die Heizlast, die erforderliche Vorlauftemperatur, Rücklauftemperatur, den Durchfluss, die Betriebsstunden und die zulässige Temperaturschwankung. Vergleichen Sie dann diesen Bedarf mit dem Wärmeabgabeprofil der Kälteanlage.
Diese Prüfung mit Fokus auf den Wärmesenker trennt ein sinnvolles Projekt von einer dekorativen Energieoption. Ein Kühlhaus hat möglicherweise eine konstante Kältelast, aber nur gelegentlichen Bedarf an Waschwasser. Eine Lebensmittelanlage benötigt in jeder Schicht Warmwasser, betreibt das Kälterack jedoch nachts mit geringer Last. Ein Puffertank, eine gestufte Rückgewinnung oder eine Umleitung zum ursprünglichen Kondensator können erforderlich sein, wenn die beiden Zeitpläne nicht übereinstimmen.
Der ASHRAE Handbuch ist eine nützliche Referenz für die Systemgrenze, ersetzt jedoch nicht die Projektwärmebilanz, Druckprüfung oder die Bewertung der Kältemittelsicherheit. Der Lieferant sollte angeben, welche Wärme zurückgewonnen wird, bei welchem Betriebspunkt und was passiert, wenn der Wärmesenker voll oder nicht verfügbar ist.

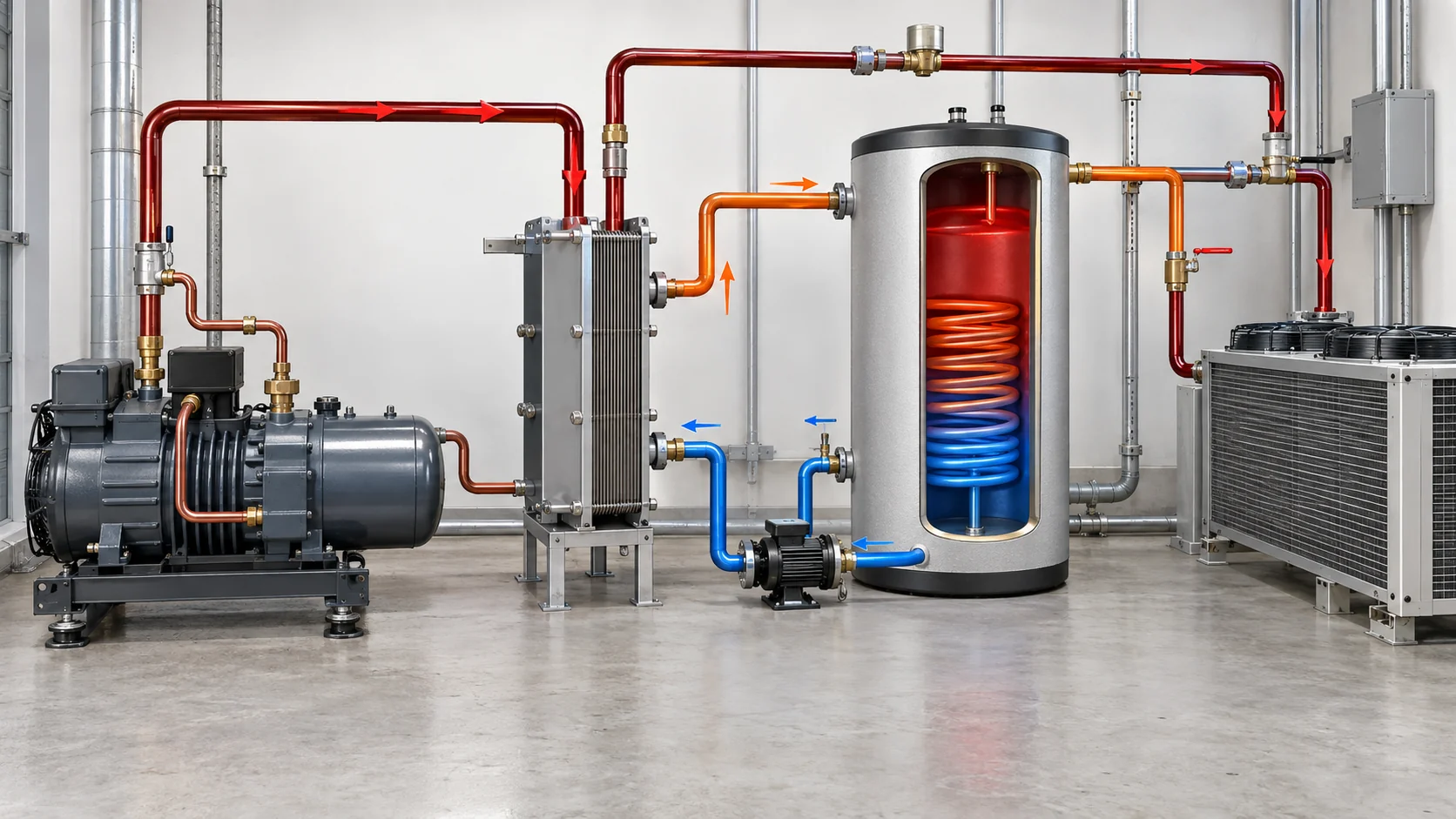

Was ein Wärmerückgewinnungssystem in der Kältetechnik macht
In einem Dampfverdichtungssystem verrichtet der Verdichter Arbeit am Kältemittel. Der Kondensator gibt dann die Wärme des Kältemittels an Luft, Wasser oder einen anderen Senker ab. Ein Wärmerückgewinnungssystem leitet einen Teil dieser abgegebenen Wärme über einen Wärmetauscher zu einem kontrollierten Wasser-, Glykol- oder Prozessflüssigkeitskreislauf, bevor die verbleibende Wärme den normalen Kondensator erreicht.
Die nutzbare Wärme ist kein kostenloses, konstant temperiertes Versorgungsmedium. Ihre Temperatur hängt vom Kältemittel, dem Betriebspunkt des Verdichters, dem Kondensationsdruck, Überhitzung, Unterkühlung, Massenstrom und dem gewählten Wärmetauscherkonzept ab. Der Rückgewinnungskreislauf verfügt außerdem über eine Pumpe, ein Ventil, ein Expansionsvolumen, Sensoren, Überdruckschutz und eine sichere Rückfallebene, wenn der Warmwasserbedarf wegfällt.
Danfoss beschreibt Wärmerückgewinnung als eine Möglichkeit, Kältewärme für Raumheizung und Warmwasser zu nutzen, wobei Pufferung zur Steuerung von Zeit und Laständerungen eingesetzt wird. Lesen Sie den Danfoss Leitfaden zur Wärmerückgewinnungstechnologie für diesen systembezogenen Kontext. Der Leitfaden ist eine Technologiereferenz, kein Nachweis dafür, dass ein bestimmtes Projekt eine angegebene Temperatur oder jährliche Einsparung erreicht.
Vergleichen Sie die drei praktischen Rückgewinnungsvarianten
Die richtige Variante hängt von der nutzbaren Temperatur, der benötigten Wärmemenge und davon ab, wie oft die Last mit dem Kältebetrieb zusammenfällt.
| Rückgewinnungsweg | Wärmequelle und Grenze | Beste Anwendung | Wichtiger Designhinweis |
|---|---|---|---|
| Desuperheater oder Teilrückgewinnung | Überhitztes Austrittsgas überträgt fühlbare Wärme vor dem Hauptkondensator | Vorerwärmung von Wasser, wenn ein moderater Temperaturanstieg nützlich ist und die Kühlung während des Bedarfsfensters läuft | Die verfügbare Leistung variiert mit der Kompressorauslastung; der verbleibende Kondensator muss weiterhin die gesamte Wärme sicher ableiten |
| Flüssigkeitsrückgewinnung auf der Kondensatorseite | Ein Wärmetauscher für Kältemittel oder Kondensatorwasser überträgt einen größeren Anteil der Wärmeabfuhr | Stabiler Bedarf an Warmwasser oder Prozesswasser mit definiertem Durchfluss und Temperaturansatz | Ein höherer Kondensationsdruck kann die Kompressorleistung erhöhen, wenn das Rückgewinnungssystem die Wärme nicht aufnehmen kann |
| Vollständige Kondensationsrückgewinnung mit Speicherung und Bypass | Der Rückgewinnungswärmetauscher fungiert als Hauptkondensator, wenn der Heizkreislauf verfügbar ist, mit einem normalen Kondensator als Backup | Standorte mit zuverlässiger Heizlast, Speichervolumen und abgestimmter Steuerung | Erfordert Steuerung des Kopfdrucks, Überdruckschutz, Isolierung, Bypass-Logik und einen verifizierten Fallback-Modus |

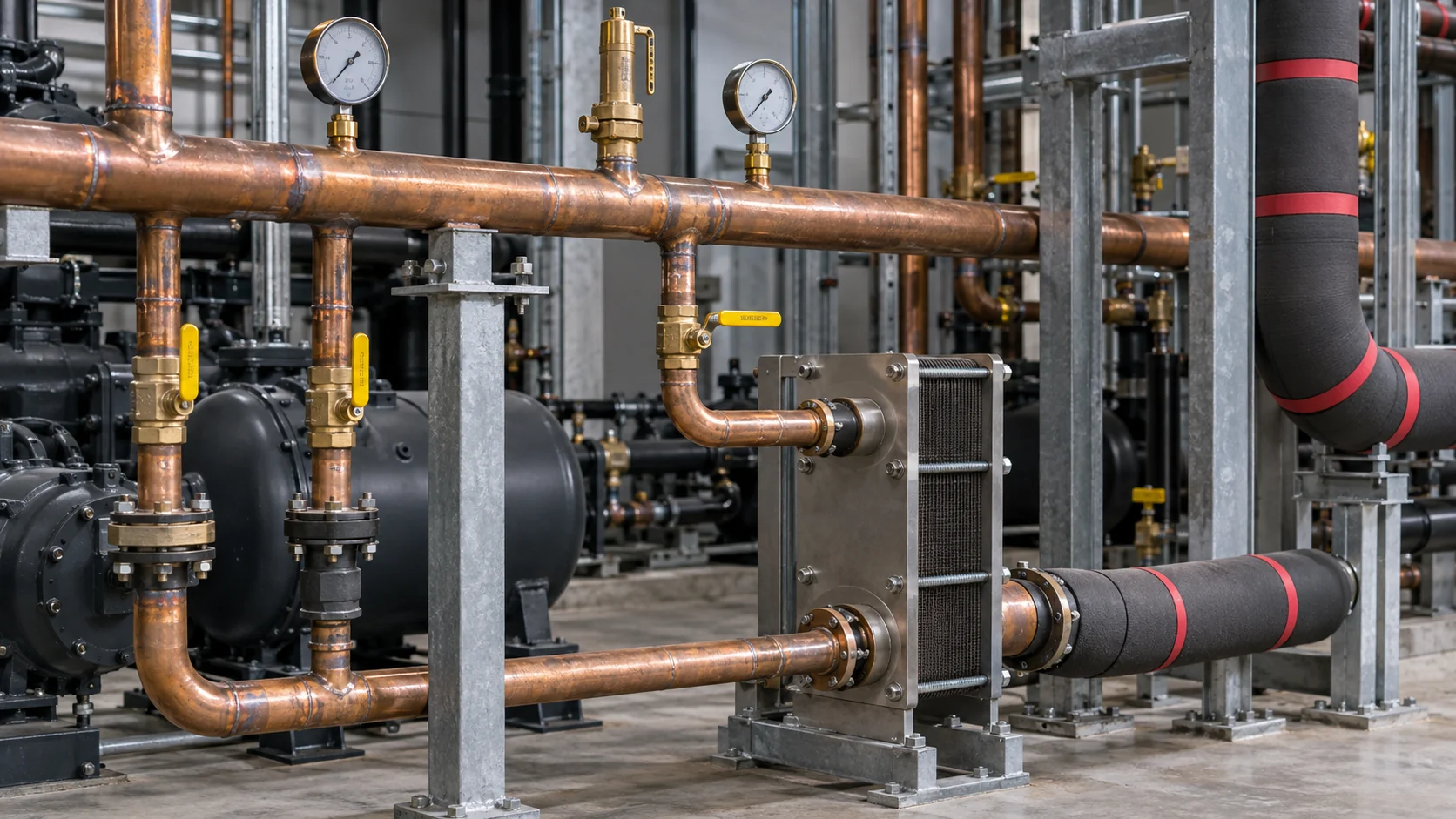

Desuperheater oder Teilrückgewinnung
Ein Desuperheater entfernt einen Teil der Überhitzung des Austrittsgases. Er ist oft die am wenigsten störende Nachrüstung, da der vorhandene Kondensator weiterhin das endgültige Wärmeabfuhrgerät bleibt. Dieser Weg kann eingehendes Wasser oder einen geschlossenen Prozesskreislauf vorwärmen, ohne dass der Rückgewinnungswärmetauscher den gesamten Kältemittelstrom kondensieren muss.
Der Kompromiss besteht in Temperatur und Kapazität. Ein Desuperheater kann eine nützliche Vorwärmstufe liefern, sollte aber nicht als eigenständiger Hochtemperaturheizer dargestellt werden, es sei denn, das Kältemittel und das Betriebsfenster unterstützen diese Aussage. Überprüfen Sie Austrittstemperatur, Öl-Rückführung, Druckverlust, Auslegungsdruck und die erwartete Leistung bei minimaler Kompressorauslastung.

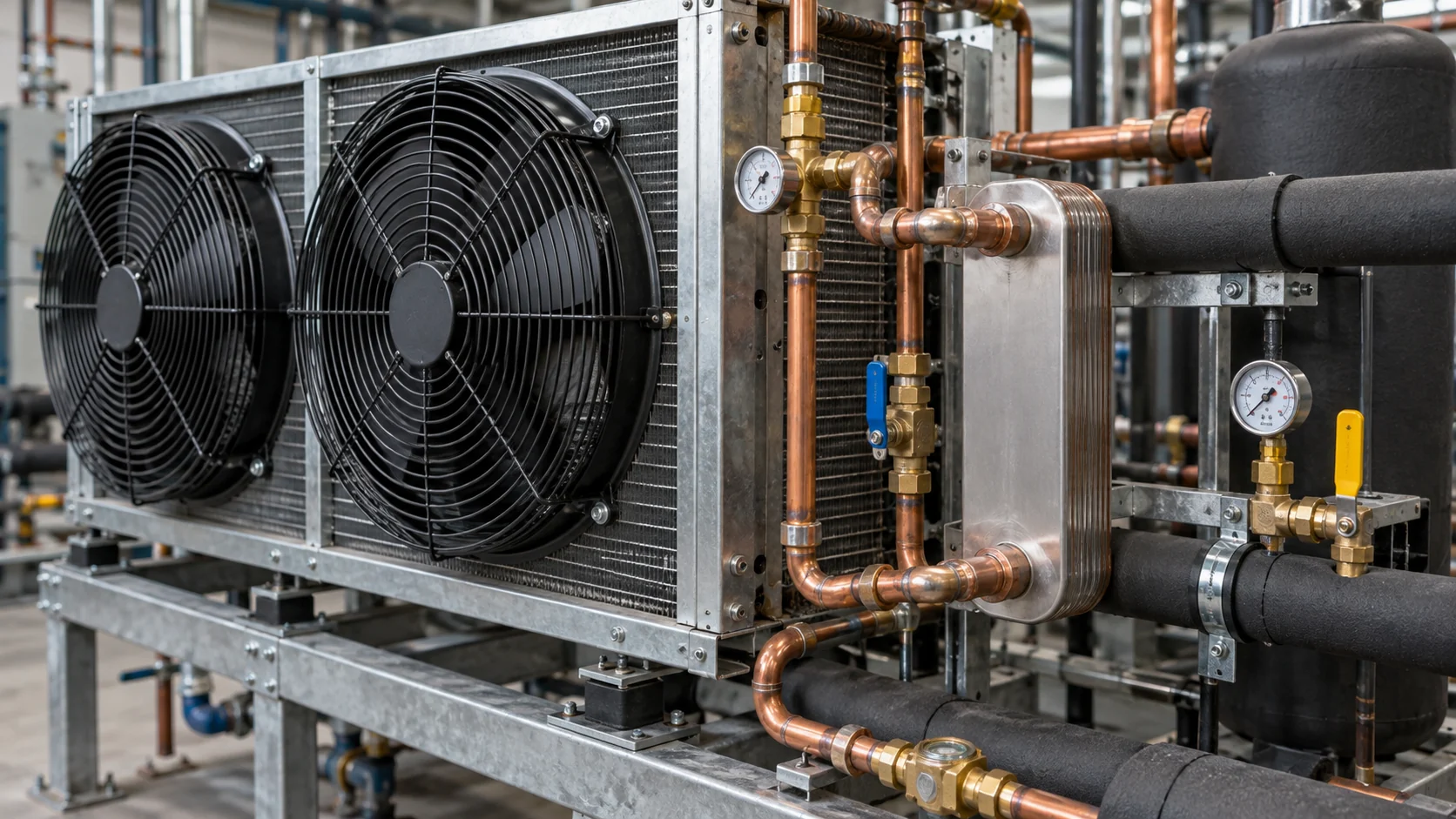

Rückgewinnung auf der Kondensatorseite oder Flüssigkeit-zu-Flüssigkeit
Ein Rückgewinnungswärmetauscher auf der Kondensatorseite kann mehr von der durch den Kältekreislauf abgegebenen Wärme erfassen. Auf der Sekundärseite kann dies Warmwasser, Glykol, behandeltes Prozessfluid oder ein Gebäudekreislauf sein. Ein Plattenwärmetauscher kann kompakt für saubere Flüssigkeit-zu-Flüssigkeit-Aufgaben sein, während eine Rohrbündel- oder geschweißte Konstruktion besser für höheren Druck, verunreinigte Flüssigkeiten oder einen Wartungsplan geeignet ist, der eine andere Reinigungsmethode erfordert.
Kombinieren Sie nicht Annahmen zu Kältemittel und Versorgungsflüssigkeit in einer nominalen Kapazität. Das Auswahlblatt sollte jeden Kreislauf, Phasenzustand, Auslegungsdruck, Temperaturansatz und zulässigen Druckverlust identifizieren. Befindet sich der Rückgewinnungswärmetauscher auf der Kältemittelseite, sollte der Lieferant auch Annahmen zur Öl-Rückführung und die Auswirkungen des Wärmetauschers auf Kompressor- und Kondensatorbetrieb darstellen.
Vollständige Kondensationsrückgewinnung mit Speicherung und Bypass
Vollständige Rückgewinnung kann attraktiv sein, wenn die Heizlast zuverlässig ist und der Wasserkreislauf die Wärme am Kältemittelauslegungspunkt aufnehmen kann. Ein Speicherbehälter hilft, wenn der Heizbedarf intermittierend ist, aber die Speicherung beseitigt nicht die Notwendigkeit eines Bypasses. Ist der Tank heiß, der Prozess inaktiv oder eine Pumpe fällt aus, benötigt das Kühlsystem weiterhin einen sicheren Wärmeabfuhrweg.
Die Energie-Design-Hilfe Deutschland beschreibt teilweise und vollständige Wärmerückgewinnungsanordnungen und betont abgestimmte Dreiwegeventile, Speicher und Steuerungen. Ihr technischer Leitfaden zur Wärmerückgewinnung bei Kälteanlagen ist nützlich zum Vergleich der Steuerungsgrenzen, während lokale Vorschriften, Druckregeln und der Gerätehersteller für die Freigabeentscheidung maßgeblich bleiben.
Ermitteln Sie die nutzbare Wärme, bevor Sie die Hardware auswählen
Für einen einphasigen Versorgungs-Kreislauf beginnen Sie mit der Wärmebilanz:
Nützliche Wärmeübertragungsrate = Massenstrom × spezifische Wärme × Temperaturanstieg.
Die Eigenschaften des Mediums müssen mit dem tatsächlichen Wasser, Glykol oder Prozessfluid übereinstimmen. Eine Berechnung nur mit Wasser kann die Wärmeübertragung überschätzen, wenn Glykol, Öl oder ein anderes Fluid eine geringere spezifische Wärme hat. Für die Kältemittelseite sollten die Betriebsdaten von Verdichter und Verflüssiger verwendet werden, anstatt davon auszugehen, dass der gesamte elektrische Input zu nutzbarem Warmwasser wird.
Senden Sie normale, minimale und Spitzenfälle. Ein Rückgewinnungswärmetauscher, der nur für die Spitzenlast ausgelegt ist, kann bei geringer Last schwer zu regeln sein. Eine Einheit, die nur für ein mildes Außentemperaturniveau ausgewählt wurde, kann an Tagen mit hoher Verflüssigungstemperatur die erwartete Warmwassertemperatur nicht halten. Berücksichtigen Sie Anfahr-, Abtau-, Abkühl- und Notfälle, wenn sie die Wärmebilanz verändern.
| Planungsvorgabe | Mindestinformationen, die gesendet werden müssen | Warum es die Auswahl beeinflusst |
|---|---|---|
| Kälteleistung | Normale und Auslegungs-Kühlleistung, Kältemittel, Saug- und Verflüssigungsbedingungen, Verdichterstufung | Legt die verfügbare Wärme, den Durchflussbereich und den sicheren Betriebsbereich fest |
| Nützliche Heizleistung | Erforderliche Wärmemenge, Vor- und Rücklauftemperatur, Mindest- und Spitzenbedarf, Betriebsstunden | Bestimmt, ob Teilrückgewinnung, Volllast-Rückgewinnung oder Speicherung geeignet ist |
| Medium und Durchfluss | Identität von Wasser, Glykol oder Prozessmedium, Konzentration, Dichte, Viskosität, Massen- oder Volumenstrom | Bestimmt Wärmekapazität, Materialverträglichkeit und Druckverlust |
| Hydraulik | Zulässiger Druckverlust auf beiden Seiten, Pumpenkennlinie, Regelventilautorität und Mindestdurchfluss | Verhindert eine thermische Auslegung, die von der installierten Pumpe oder dem Ventil nicht betrieben werden kann |
| Standortgrenze | Umgebung, Höhe, Versorgungsanschlüsse, Lärm, Installationsraum, Entwässerung und Zugang | Bestimmt Verflüssiger-Notbetrieb, Befestigungen, Wartungsabstand und Schnittstellen für Steuerungen |
Der Domi Plattenwärmetauscher Auswahlhilfe erklärt, warum Wärmeleistung, Durchfluss, Annäherungstemperatur, Verschmutzungszuschlag und Druckverlust gemeinsam bewertet werden müssen. Wenden Sie diese Disziplin auch bei einem Wärmerückgewinnungswärmetauscher an. Ein niedriger Kaufpreis ist kein gültiger Vergleich, wenn ein Angebot die Eigenschaften des Mediums oder die Annahmen zum Druckverlust verschweigt.

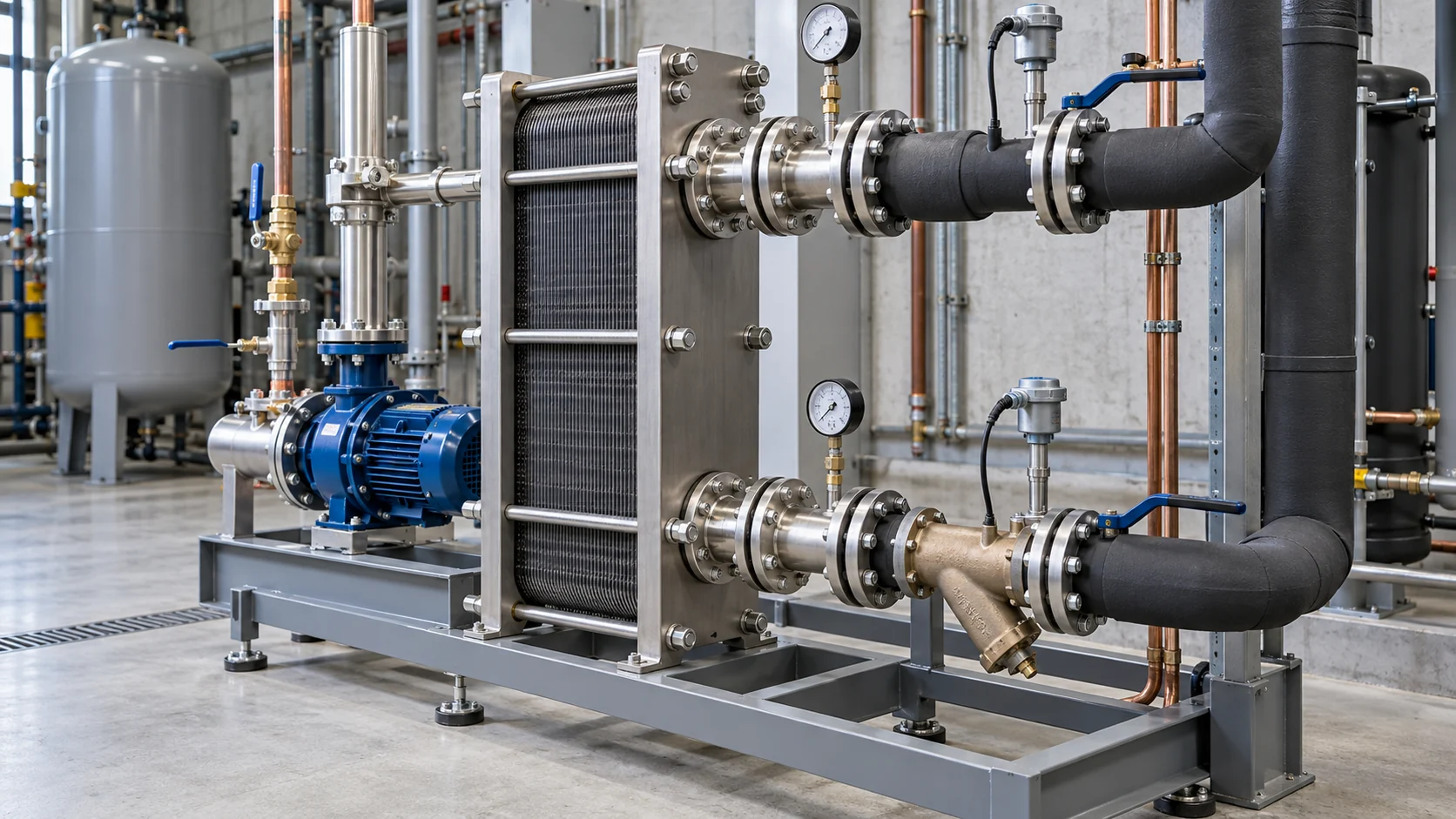

Wählen Sie den Wärmetauscher, die Materialien und die Druckgrenze aus
Plattenwärmetauscher sind kompakt und ermöglichen eine geringe Temperaturdifferenz für saubere Flüssig-Flüssig-Kreisläufe. Gerahmte, gedichtete Ausführungen erlauben Inspektion und Reinigung, während gelötete Platten den Platzbedarf verringern, aber einen klaren Austauschplan benötigen, falls Kanäle verschmutzen. Rohrbündelwärmetauscher bieten für einige Hochdruck- oder verunreinigte Anwendungen einen vertrauten Rohrservice. Lamellenregister sind eine andere Schnittstelle und gehören auf die Luftseite, nicht standardmäßig in eine Flüssig-Flüssig-Anfrage.
| Bauweise | Wann es für eine Wärmerückgewinnungsaufgabe geeignet sein kann | Nachweise, die vor Freigabe angefordert werden sollten |
|---|---|---|
| Gedichteter Plattenwärmetauscher (Platten- und Rahmenbauweise) | Saubere Wasser- oder Glykolkreisläufe, die Inspektion, Dichtungstausch oder zukünftigen Plattenwechsel benötigen | Platten- und Dichtungsmaterialien, Auslegungs- und Prüfdruck, verschmutzungsbedingte Auslegung, Wartungszugang und Reinigungsmethode |
| Gelöteter Plattenwärmetauscher | Kompakte, geschlossene Wasser-, Sole- oder vormontierte Wärmerückgewinnungseinheiten | Lötlegierung, Medienverträglichkeit, maximaler Druck und Temperatur, Austauschweg und zulässiger Druckverlust |
| Geschweißte oder halbgeschweißte Platten | Kältemitteldienst, zyklischer Betrieb, höherer Druck oder aggressive Medien | Schweißnahtprüfung, Druckvorschriften, Sicherheitsventilanordnung, Ermüdungsgrenzen und Reparaturplan |
| Rohrbündel | Anwendungen, die Rohrzugang, robuste Bauweise oder eine wartungsfreundliche Standardmethode vor Ort erfordern | Rohr- und Mantelmaterialien, Durchströmungsanordnung, Reinigungszugang, Schwingungsgrenzen und vollständige Wärmebilanzbewertung |

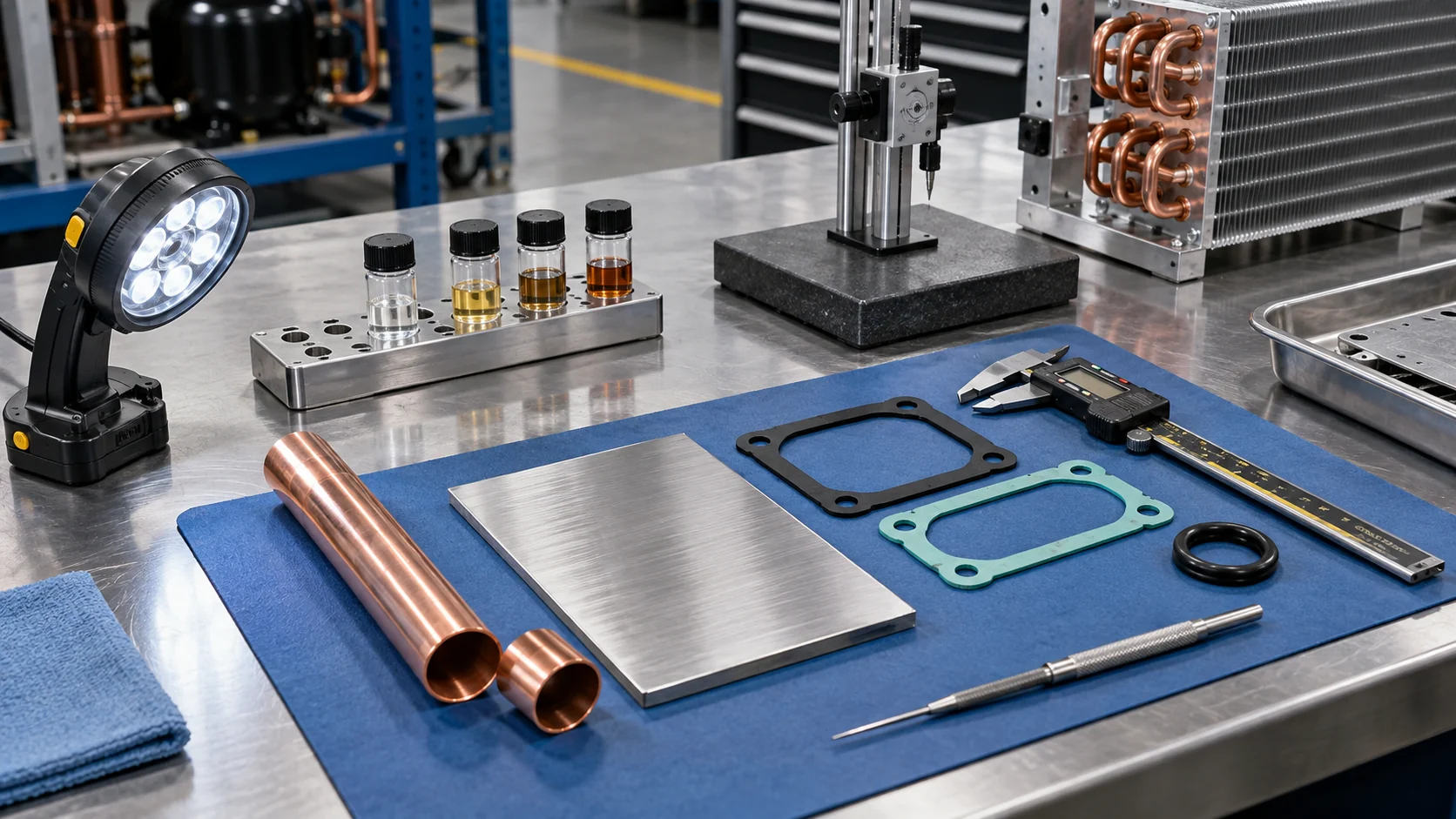

Materialverträglichkeit ist eine Projektanforderung und kein generisches “Industriequalität”-Label. Geben Sie Wasserchemie, Chloridgehalt, pH-Wert, gelöste Feststoffe, Sauerstoff, Glykol- oder Solekonzentration, Kältemittel, Öl, Reinigungschemikalien und Temperaturwechsel an. Bestätigen Sie Kupfer, Edelstahl, Lötmaterial, Dichtungswerkstoff, Elastomere, Ventilsitze und Sensorhülsen als ein Verträglichkeitsset.
Für die Wärmerückgewinnung auf der Kältemittelseite bestätigen Sie Auslegungsdruck, Prüfdruck, Sicherheitsventileinstellungen, Kältemittelklassifizierung, Öl-Rückführung und zulässigen Druckverlust. Für einen Trinkwasser- oder hygienischen Warmwasserkreislauf halten Sie die Rückgewinnungsflüssigkeit getrennt vom Kältemittelkreislauf und bestätigen Sie die geltenden Hygiene-, Druck- und Wassersicherheitsanforderungen mit dem verantwortlichen Ingenieur. Ein Wärmerückgewinnungsartikel kann diese Freigaben nicht erteilen.

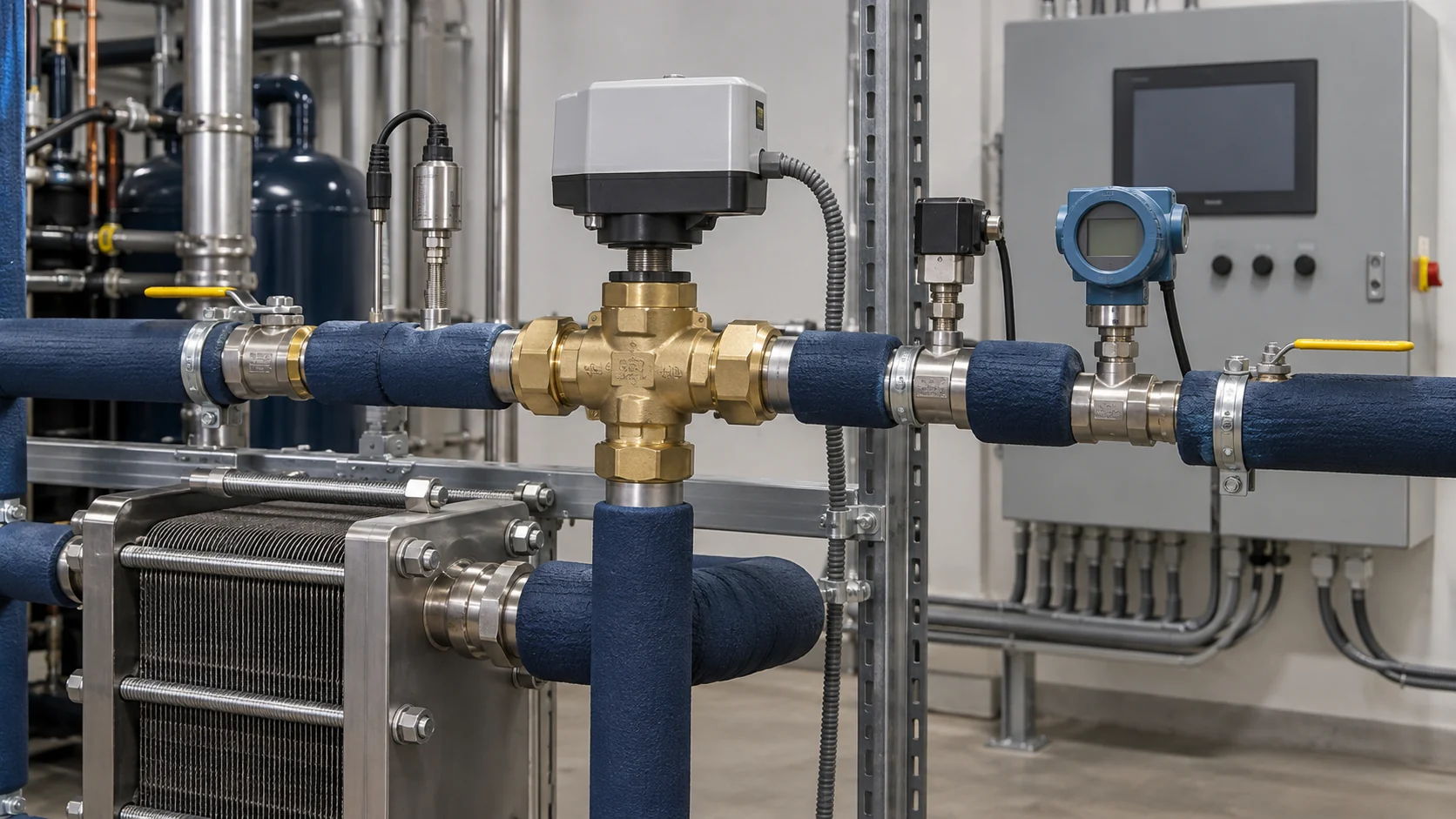

Regelung, Speicherung und sichere Rückfallebene
Ein Dreiwegeventil kann je nach gewählter Architektur das Heizmedium, Kältemittel oder den Kondensatorwasserkreis umleiten. Die Steuerungslogik sollte festlegen, was passiert, wenn der Speicher voll ist, die Warmwasserpumpe keinen Durchfluss mehr hat, ein Sensor ausfällt, der Wärmetauscher seinen Druckverlustgrenzwert erreicht oder das Kältemittelaggregat unter seine minimale stabile Bedingung fällt.
Verwenden Sie unabhängige Temperatur- und Durchflussüberwachung, wenn ein Zirkulationsverlust eine Flüssigkeitsseite einfrieren oder eine Komponente überhitzen könnte. Protokollieren Sie Eintritts- und Austrittstemperaturen, Differenzdruck, Ventilstellung, Verdichterstufe und Kondensatordruck während der Inbetriebnahme. Legen Sie den normalen Kondensator oder Trockenkühler als echte Rückfallebene fest, nicht als Leitung, die ohne Steuerungslogik als funktionsfähig angenommen wird.
| Steuer- oder Schutzelement | Normale Funktion | Abnahmebeleg |
|---|---|---|
| Dreiwege-Umleit- oder Bypassventil | Leitet Wärme an den Rückgewinnungskreislauf, wenn das Wärmesenke verfügbar ist, und kehrt zur sicheren Wärmeabfuhr zurück, wenn dies nicht der Fall ist | Hubtest, Ausfallposition, Ansprechzeit und Trendaufzeichnung |
| Warmwasser- oder Prozessflüssigkeitspumpe | Hält den Nennvolumenstrom durch den Rückgewinnungswärmetauscher aufrecht | Gemessener Durchfluss, Motorstrom, Mindestdurchflussnachweis und Alarmtest |
| Temperatursensoren | Schützt den Nutzkreislauf und bestätigt die Wärmebilanz | Kalibrierungsprüfung, Sensorposition und Vorlauf-/Rücklauftrend |
| Druck- und Sicherheitsventile | Hält Kältemittel- und Versorgungskreise innerhalb ihrer Auslegungsgrenzen | Sollwerte, Testaufzeichnungen, Ableitungsführung und Isolationsüberprüfung |
| Speicher- und Mischregelungen | Fängt Zeitabweichungen auf und begrenzt die Austrittstemperatur | Tankrückgewinnungstest, Hochtemperaturabschaltung und Mischventilreaktion |
| Normale Kondensator-Notfunktion | Leitet Wärme ab, wenn kein Rückgewinnungsbedarf besteht oder verfügbar ist | Manueller und automatischer Bypass-Test bei niedriger und hoher Last |

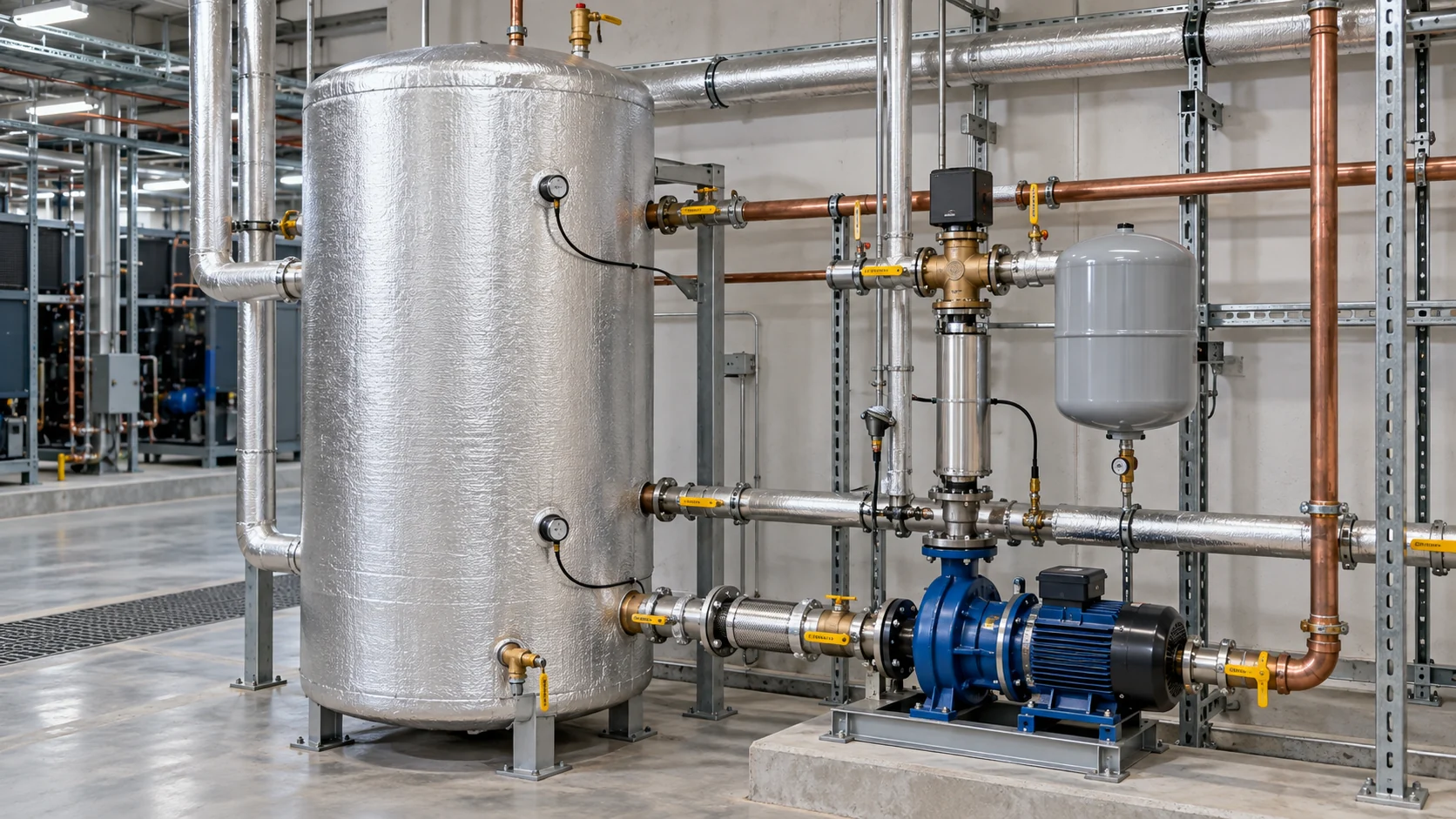

Das Speichervolumen sollte aus dem zeitlichen Missverhältnis zwischen verfügbarer Rückgewinnungswärme und nutzbarem Bedarf stammen. Wählen Sie keinen Tank nur, weil er in den Raum passt. Berücksichtigen Sie nutzbares Volumen, Isolierung, Expansionsvolumen, Pumpenhöhe, Mischung, Ablasspunkte, Wartungszugang und die maximal zulässige Ausgabetemperatur.
Anwendungen, bei denen Wärmerückgewinnung passt

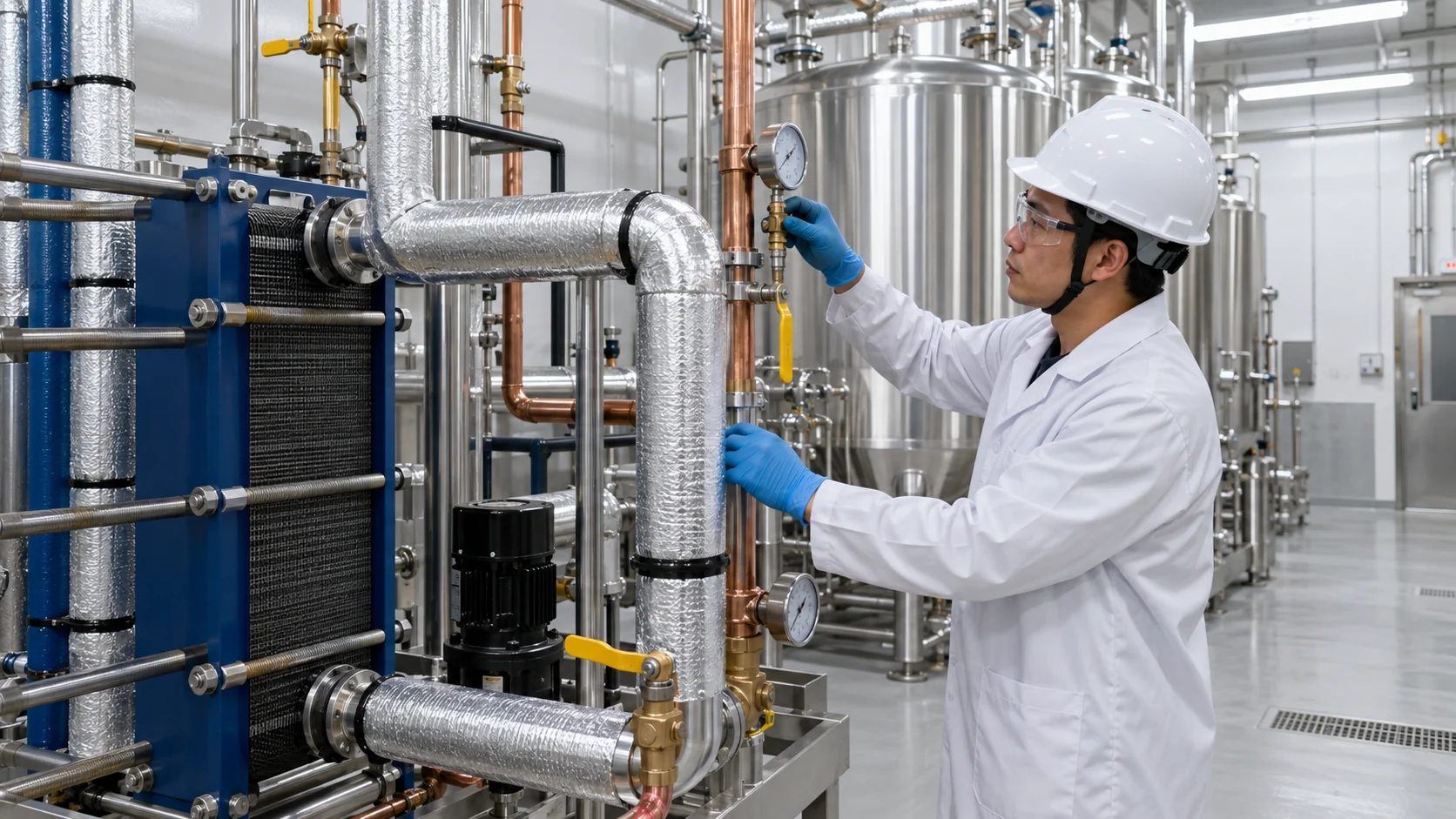

Lebensmittel- und Getränkebetriebe haben oft gleichzeitig Kühl-, Waschwasser- und Prozesswasserbedarf. Die entscheidende Frage bei der Planung ist, ob das Wärmerückgewinnungsmedium von produktberührenden Oberflächen getrennt bleibt und ob der Hygieneplan zur verfügbaren Wärme passt. Eine lebensmitteltaugliche Flüssigkeit macht nicht jedes angeschlossene Rohr, jede Dichtung oder jeden Wärmetauscher lebensmittelkonform.

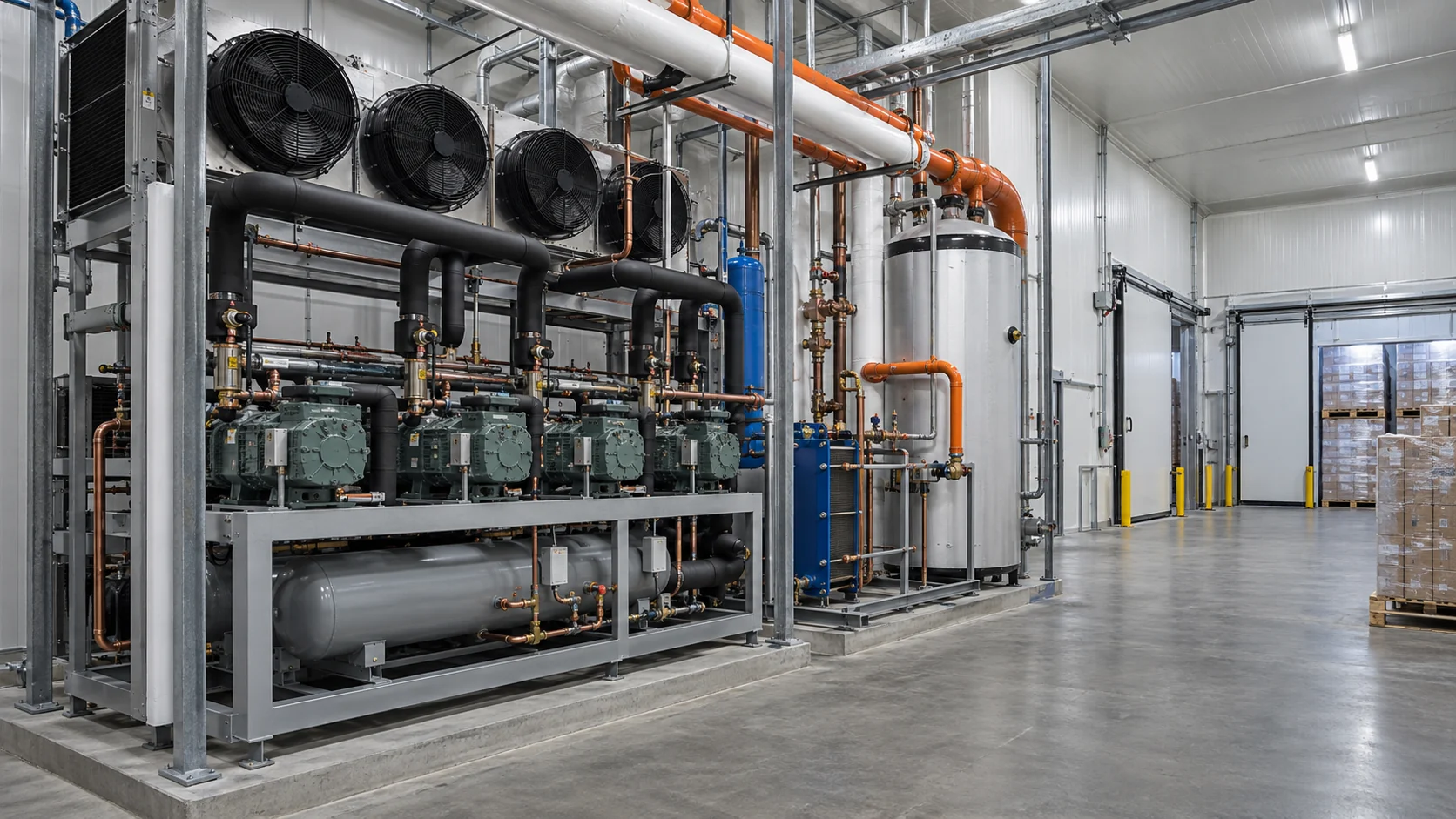

Kühlhäuser und Verteilzentren können zurückgewonnene Wärme für Raumheizung, Ladezonen, Abtauunterstützung oder Nutzwasser verwenden, aber die Anforderungen ändern sich mit Türöffnungen, Produktabkühlung und saisonalen Lagermustern. Ein Kompressorverbund kann viele Stunden nutzbare Wärme liefern und benötigt dann einen normalen Kondensator, wenn der Versorgungskreislauf sein Ziel erreicht.
Weitere mögliche Anwendungen sind Eisherstellung, gekühlte Lagerhäuser, Prozesskühlanlagen, Restaurants, Supermärkte, Wärmepumpenschnittstellen und industrielle Waschanlagen. Prüfen Sie jede Anwendung anhand von vier Fragen:
- Ist der Heizbedarf vorhanden, während das Kühlsystem läuft?
- Liegt die benötigte Temperatur unter, nahe oder über der verfügbaren Rückgewinnungstemperatur?
- Kann der Sekundärkreislauf variable Wärme aufnehmen, ohne die Kühlregelung zu stören?
- Was ist der sichere Wärmeabgabemodus, wenn die Heizlast fehlt?
Der Energy Code Ace Verweis auf Wärmerückgewinnung in gewerblicher Kälte ist eine nützliche Erinnerung daran, dass ein Rückgewinnungskondensator und seine Heizschlange mit der Kondensationstemperatur und der gesamten HLK- oder Kältelast abgestimmt werden müssen. Er sollte nicht als universelle industrielle Designregel behandelt werden.

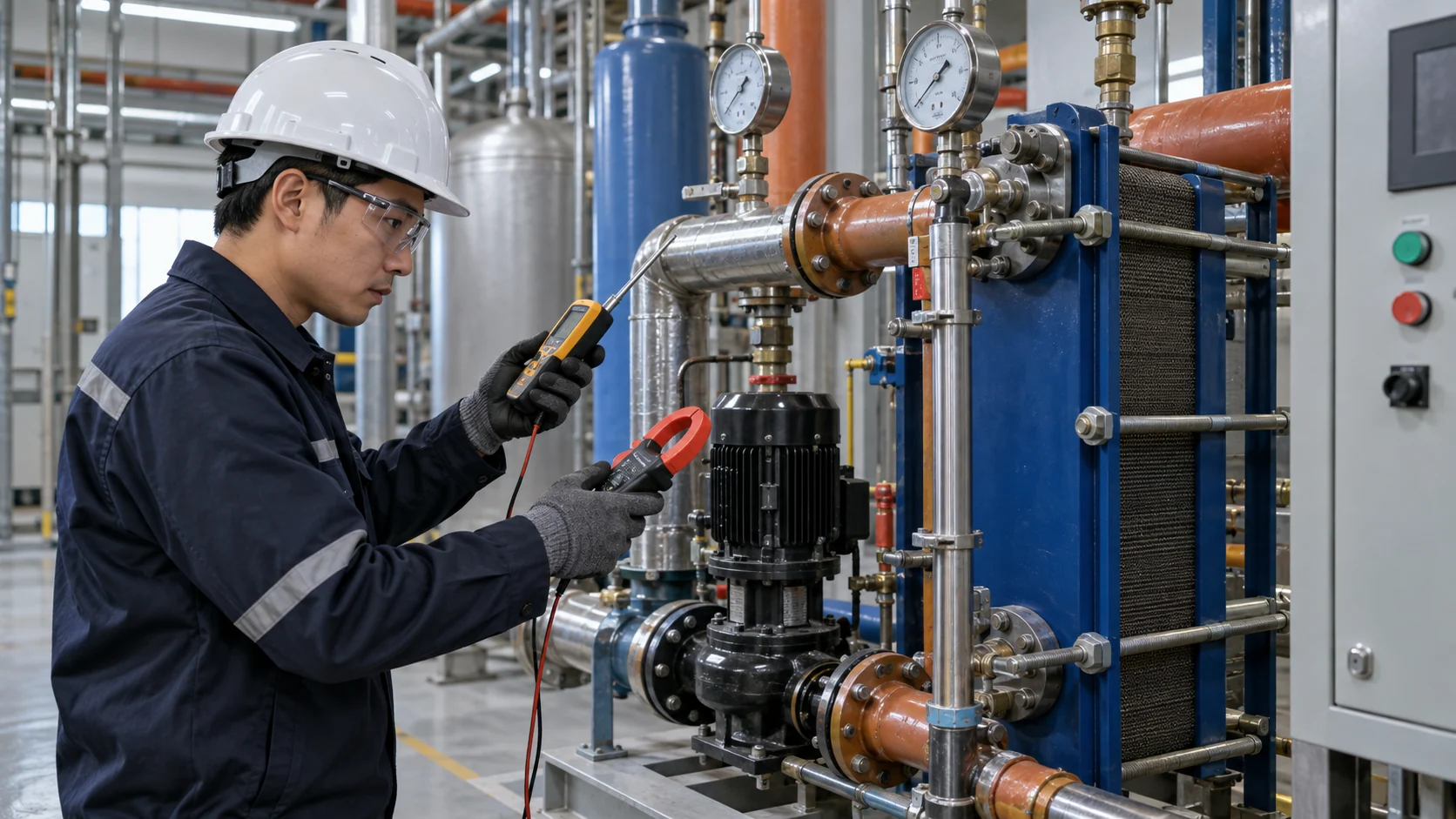

Inbetriebnahme- und Wartungsprüfungen
Die Inbetriebnahme sollte die Wärmebilanz und die Rückfallsequenz nachweisen, nicht nur, dass die Pumpe startet. Erfassen Sie Druck und Temperatur auf der Kältemittelseite, Eintritts- und Austrittstemperatur auf der Versorgungsseite, Durchfluss, Differenzdruck, Kompressorstufe und Kondensatorsteuerung bei normaler, niedriger und hoher Last. Bestätigen Sie, dass der Wärmesenke die gewünschte Temperatur erhält, ohne instabilen Druck oder unerwartete Pumpenstrafen zu verursachen.

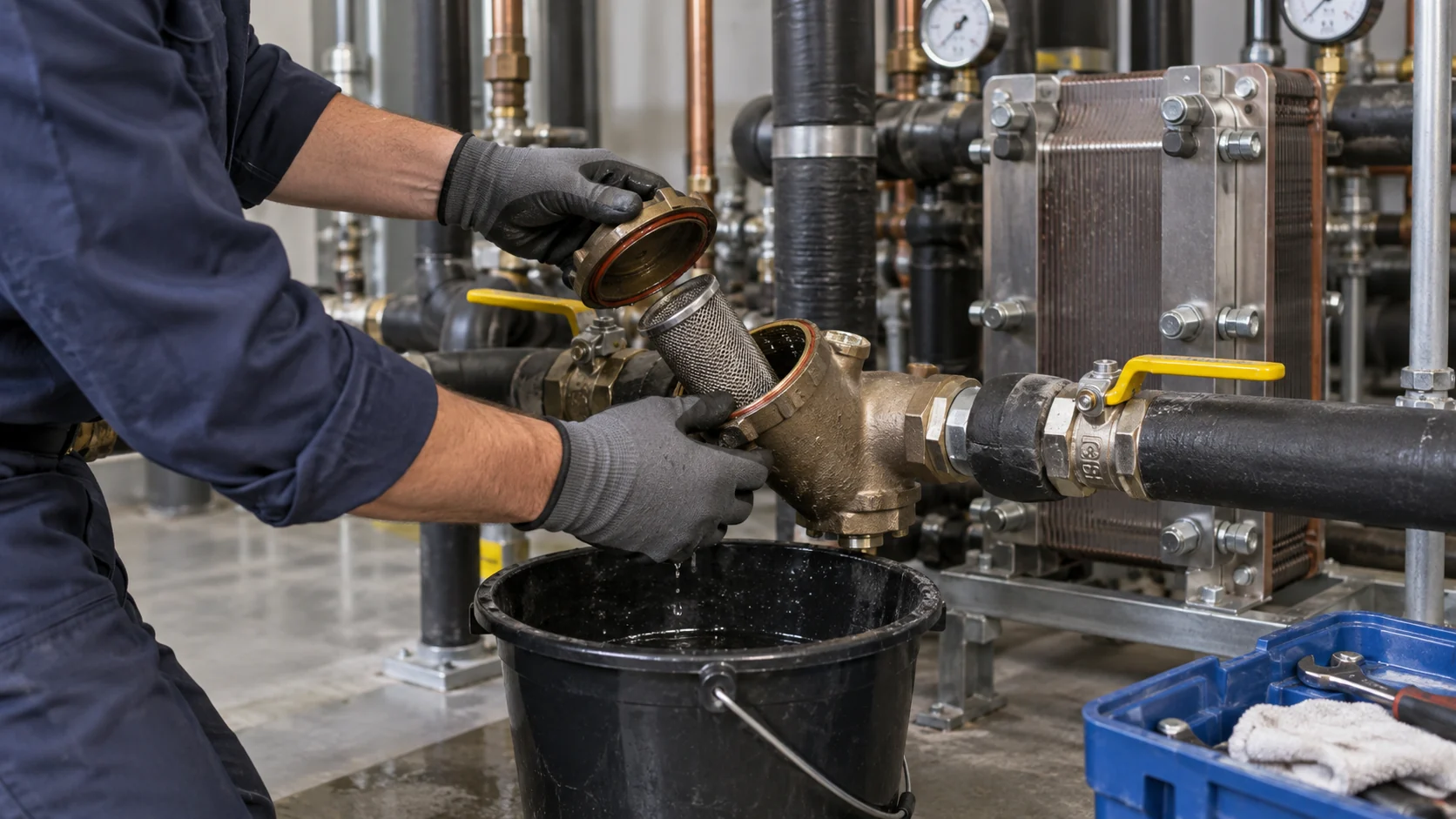

Die Wartung sollte auf gemessene Veränderungen reagieren. Vergleichen Sie Annäherungstemperatur und Differenzdruck mit einer sauberen Ausgangsbasis. Steigende Annäherungstemperatur mit steigendem Druckverlust kann auf Verschmutzung, einen verstopften Filter, niedrigen Durchfluss oder ein Ventilproblem hinweisen. Prüfen Sie Flüssigkeitschemie, Inhibitorstand, Dichtungszustand, Isolierung, Sensorkalibrierung und Aufzeichnungen zu Sicherheitsventilen gemäß den Geräte- und Standortverfahren.
Machen Sie den Wartungszugang zum Teil des Layouts. Ein Plattenwärmetauscher mit Dichtung kann eine Ausziehstrecke benötigen, die größer ist als die Grundfläche des Gestells. Ein Rohrbündelkopf benötigt eventuell Hebefläche. Ein Filter braucht Isolation und Entleerung. Ein Speicherbehälter benötigt eine sichere Ableitung des Überdrucks und eine Möglichkeit zur Inspektion oder zum Austausch von Sensoren.
RFQ-Checkliste für ein Wärmerückgewinnungssystem
Senden Sie ein kontrolliertes Paket statt einer nominalen “Wärmerückgewinnungseinheit”-Anfrage. Enthalten Sie:
- Kältemittel, Kompressortyp, normale und geplante Kühlleistung, Saugbedingungen, Kondensationsbedingungen und Betriebszeiten.
- Verfügbare Rückgewinnungsquelle, geschätztes Wärmeabgabeprofil und der Anteil der Wärme, der zur Rückgewinnung vorgesehen ist.
- Nützliche Heizflüssigkeit, Durchfluss, Einlass- und Auslasstemperaturen, Mindest- und Spitzenbedarf sowie ob der Kreislauf offen, geschlossen, hygienisch oder trinkbar ist.
- Auslegungs- und Prüfdruck, Auslegungstemperatur, Druckverlustgrenze und Entlastungsanforderungen für jeden Kreis.
- Flüssigkeitschemie, Glykol- oder Solekonzentration, Verunreinigungen, Reinigungsmethode und Materialbeschränkungen.
- Speichervolumen, Mischanordnung, Pumpenkennlinie, Regelventiltyp, Sensorpunkte, PLC- oder Gebäudeautomationsschnittstelle und Alarmliste.
- Normaler Kondensator oder Rückfall auf Trockenkühler, Bypass-Logik, Ausfallpositionen und die Reaktion auf eine ausgefallene Pumpe oder einen vollen Tank.
- Anschlüsse, Ausrichtung, Stellfläche, Wartungsfreiheit, Hebepfad, Isolierung, Entwässerung, Geräusch und Installationsumgebung.
- Erforderliche Zeichnungen, Materialzertifikate, Druckprüfungsprotokolle, Inspektionspunkte, Ersatzteile und Verpackung.
- Menge, Redundanz, Ziel-Lieferort und der Abnahmetest, der zum Vergleich des Angebots verwendet wird.
Fehler bei der Wärmerückgewinnung, die versteckte Kosten verursachen
Mehrere Ausfallmodi sind vorhersehbar, bevor das erste Rohr installiert wird:
- Dimensionierung nur nach abgeführter Wärme: Der Rückgewinnungskreislauf kann keine Wärme nutzen, die er nicht bei der erforderlichen Temperatur und dem erforderlichen Durchfluss aufnehmen kann.
- Ignorieren des Betriebs bei geringer Last: Ein Rückgewinnungswärmetauscher kann für die Stunden überdimensioniert sein, in denen die Kompressoren heruntergestuft werden.
- Erhöhung des Kondensationsdrucks ohne Wärmesenke: Die Kompressorleistung steigt, während der nützliche Kreislauf bereits voll oder offline ist.
- Auslassen der Flüssigkeitschemie: Ein kompakter Wärmetauscher verschmutzt oder korrodiert, weil Wasser, Glykol, Öl oder Reinigungschemikalie nie angegeben wurden.
- Auslassen des Bypasses: Das Kühlsystem hat keinen sicheren Wärmeabgabemodus während eines Pumpenausfalls, Sensorfehlers oder vollen Tanks.
- Die Behandlung der Komponente als Gesamtsystem: Ventile, Pumpen, Speicher, Sensoren, Sicherheitsventile und Steuerungen bestimmen, ob die zurückgewonnene Wärme nutzbar ist.
Bevor Sie ein Angebot anfordern
Eine nachvollziehbare Auswahl eines Wärmerückgewinnungssystems lässt sich auf fünf Prüfungen reduzieren: Der Heizbedarf überschneidet sich mit dem Kältebetrieb, die nutzbare Temperatur ist realistisch, der Wärmetauscher ist für beide Kreisläufe ausgelegt, die Steuerungen verfügen über eine getestete Rückfallebene und die Angebotsanfrage enthält jede Annahme, die Druck, Materialien, Betrieb und Abnahme beeinflusst. Fehlt eine dieser Prüfungen, bitten Sie den Lieferanten, die Annahme aufzulisten, anstatt sie in einer Nennleistung zu verstecken.
Von der Rückgewinnungsaufgabe zum überprüfbaren Wärmepaket
Domi Refrigeration kann den wärmetechnischen Teil eines Kälte- oder Prozesskühlungsprojekts anhand der von Ihnen bereitgestellten Leistungsdaten, Fluidinformationen, Zeichnungen, Einbaumaße und Dokumentationsanforderungen überprüfen. Der relevante Weg kann eine industrielle Kältewendel, eine kundenspezifische Wärmetauscherkomponente, eine Kondensatorbaugruppe oder eine andere Konstruktion sein, die aus den tatsächlichen Randbedingungen ausgewählt wird. Domi geht nicht davon aus, dass jede Anfrage ein vollständiges Wärmerückgewinnungsmodul ist, daher sollte das Angebot die gelieferte Komponente, Schnittstellen und Nachweise definieren.
Für eine technische Überprüfung beginnen Sie mit industrielle Kältelösungen or individuelle Registerfertigung. Senden Sie die Kälteleistung, den nutzbaren Wärmebedarf, Fluide, Temperaturen, Durchfluss, Druckgrenzen, Steuerungsschnittstelle, Zeichnungen oder Beispielbilder und Serviceeinschränkungen. Wenn Sie bereit sind, die Komponente mit dem Projekt abzustimmen, kontaktieren Sie das Wärmetechnik-Team von Domi mit dem Angebotsanfragepaket.
Häufig gestellte Fragen
Was ist ein Wärmerückgewinnungssystem in der Kältetechnik?
Ein Wärmerückgewinnungssystem überträgt einen Teil der von einem Kältekreislauf abgegebenen Wärme auf einen geregelten Wasser-, Glykol- oder Prozessfluidkreislauf. Es umfasst normalerweise einen Rückgewinnungswärmetauscher, Ventile, Sensoren, Pumpe oder Durchflussnachweis, Sicherheitseinrichtungen und einen normalen Kondensator als Rückfallebene. Die nutzbare Temperatur und Leistung hängen vom Kältemittel und den Betriebsbedingungen ab.
Ist ein Wärmerückgewinnungssystem immer energieeffizient?
Nein. Es kann den separaten Heizbedarf reduzieren, wenn die nutzbare Wärmelast mit dem Kältebetrieb überlappt, aber ein zu kleiner Wärmesenke, übermäßiger Verflüssigungsdruck, hohe Pumpenleistung oder schlechte Steuerungen können den Nutzen aufheben. Vergleichen Sie die gelieferte nutzbare Wärme und die Gesamtanlagenleistung bei denselben Betriebsbedingungen.
Was ist der Unterschied zwischen einem Entwärmer und einer vollständigen Wärmerückgewinnung?
Ein Desuperheater entfernt die Überhitzung des Austrittsgases, während der normale Kondensator die verbleibende Wärme weiterhin abführt. Die vollständige Rückgewinnung nutzt einen größeren Rückgewinnungsbereich, oft mit Speicher und Bypass, um mehr Kondensatorleistung zu übertragen, wenn der Heizkreislauf verfügbar ist. Die Wahl hängt von Temperatur, Lastüberlappung, Druckverlust und Steuerungsanforderungen ab.
Kann ein Plattenwärmetauscher für die Rückgewinnung von Kälteenergie verwendet werden?
Ja, wenn Konstruktion, Kältemittel- oder Fluidgrenze, Auslegungsdruck, Materialien, Phasenverhalten, Ölabscheidung, Druckverlust und Wartungsplan geeignet sind. Eine gedichtete, gelötete, geschweißte oder halbgeschweißte Ausführung kann für verschiedene Aufgaben passen. Der Lieferant sollte eine bewertete Auswahl zurückgeben und nicht nur eine Plattenanzahl.
Benötige ich einen Speicherbehälter für die Wärmerückgewinnung?
Nicht immer. Speicher helfen, wenn der nutzbare Heizbedarf und der Kältebetrieb nicht gleichzeitig auftreten oder wenn sich der Bedarf schnell ändert. Ein Tank erhöht das Volumen, die Isolierung, die Förderhöhe der Pumpe, die Durchmischung, die Sicherheits- und Wartungsanforderungen, daher sollte er anhand der zeitlichen Abweichung und der Betriebstemperaturen dimensioniert werden.
Was sollte ich einem Lieferanten für eine Wärmerückgewinnungsanfrage (RFQ) schicken?
Senden Sie die Kältemittel- und Verdichterdaten, normale und Auslegungskühlleistungen, nutzbare Heizleistung, Fluididentität und -konzentration, Ein- und Austrittstemperaturen, Durchfluss, Druckverlustgrenzen, Auslegungsdruck und -temperatur, Speicher- und Steuerungsanforderungen, Bypass-Logik, Einbaumaße, Zeichnungen, Prüfdokumente und Lieferanforderungen. Fügen Sie Fälle mit geringer Last und Rückfallebene bei, wenn sie die Auswahl beeinflussen.
